Uma indústria, que está sendo punida pelo baixo fator de potência, deseja instalar um banco de capacitores para elevar o fator de potência a 1,0. Sabemos que o consumo mensal de energia elétrica é de 30000 kWh e 30000 kVArh, trabalhando 10 horas por dia, durante 1 mês (30 dias).

O banco de capacitores deverá ser de

No projeto de uma instalação elétrica, os seguintes fatores foram levados em consideração:

I. O critério de queda da tensão ao longo do circuito é o único critério que, efetivamente, necessita ser usado no dimensionamento dos circuitos de uma instalação.

II. O critério da capacidade de condução de corrente leva em consideração apenas a corrente de projeto do circuito e a seção do condutor a ser utilizado.

III. O uso de critérios econômicos para instalações elétricas, face ao uso racional da energia, pode levar a situações onde os condutores projetados tenham seções superiores às seções mínimas dimensionadas pelos demais critérios de projeto.

IV. Dentre os vários critérios necessários para dimensionar a instalação elétrica, podemos citar que, necessariamente, deve-se levar em consideração o critério de queda de tensão e de capacidade de condução de corrente.

Tendo a NBR 5410:2004 como norma de referência para instalações, estão corretas apenas as afirmativas

O projeto elétrico de uma instalação industrial de grande porte deve levar em conta os fatores de projeto para a determinação das demandas máximas dos diversos setores da instalação e da demanda máxima global da instalação como um todo. Dentre eles, aquele que leva em conta a provável não simultaneidade no funcionamento dos equipamentos ligados a um ponto de distribuição, é o fator de

Considere as afirmativas referentes aos conceitos de carga elétrica, campo elétrico e diferença de potencial.

I. Se dois corpos estão eletrizados com cargas de mesmo sinal, podemos afirmar que a diferença de potencial (d.d.p.) entre eles é nula.

II. Ao abandonar alguns elétrons, em repouso, em uma região do espaço onde exista um campo elétrico, estes deslocar-se-ão de pontos onde o potencial é maior para pontos onde o potencial é menor.

III. Se dois corpos de mesmas dimensões, um eletrizado negativamente e outro neutro, entrarem em contato entre si, a carga final de cada corpo após cessado o contato entre eles será a mesma em módulo e sinal.

IV. O valor do campo elétrico entre duas placas paralelas eletrizadas, com cargas iguais e de sinais contrários, separadas por uma determinada distância, pode ser facilmente obtido através da razão entre a diferença de potencial (d.d.p.) entre as placas e da distância entre elas.

Estão corretas apenas as afirmativas

Considere as afirmativas, referentes a circuitos elétricos.

I. Uma fonte real de tensão vai apresentar uma variação da tensão presente nos seus terminais de acordo com a corrente que seja demandada pela carga.

II. Aplicando-se o teorema da superposição, pode-se determinar a potência dissipada por uma resistência pela soma das contribuições individuais de potência para essa resistência, determinada por cada fonte individualmente.

III. A condição de máxima transferência de potência é observada quando a resistência de carga de um circuito é igual à resistência de Norton do mesmo.

IV. Uma fonte ideal de tensão vai apresentar uma variação da tensão presente nos seus terminais de acordo com a corrente que seja demandada pela carga.

Estão corretas apenas as afirmativas

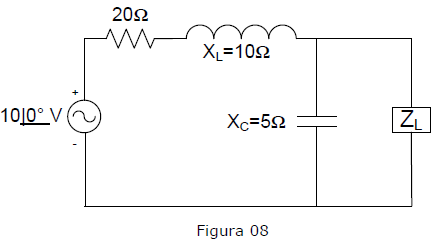

Considerando o circuito, determine qual deve ser o valor da impedância Z_L, de modo que se tenha a máxima transferência de potência para a carga.

Considerando o fenômeno da ressonância, afirmam-se que:

I. O fenômeno da ressonância ocorre para circuitos onde o fator de amortecimento é nulo.

II. Um circuito encontra-se em ressonância quando sua impedância é puramente indutiva.

III. A frequência de ressonância é a frequência na qual a impedância é a menor possível, para um circuito série.

IV. O fator de qualidade de um circuito ressonante pode ser visto como a relação entre a potência ativa e a potência média do circuito.

Estão corretas apenas as afirmativas

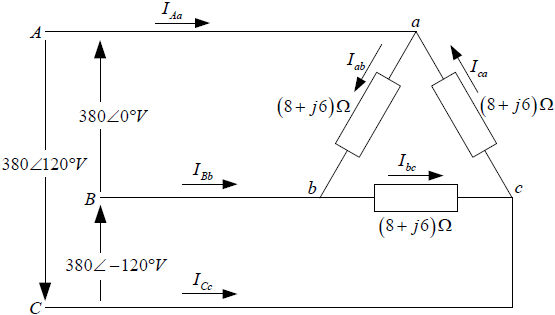

O valor total das potências ativa e reativa, absorvidas pela carga trifásica são, respectivamente,
