O conjunto de aterramento temporário é um equipamento essencial para a segurança em intervenções em instalações desenergizadas. Sobre a composição e o uso correto deste equipamento, assinale a alternativa correta:

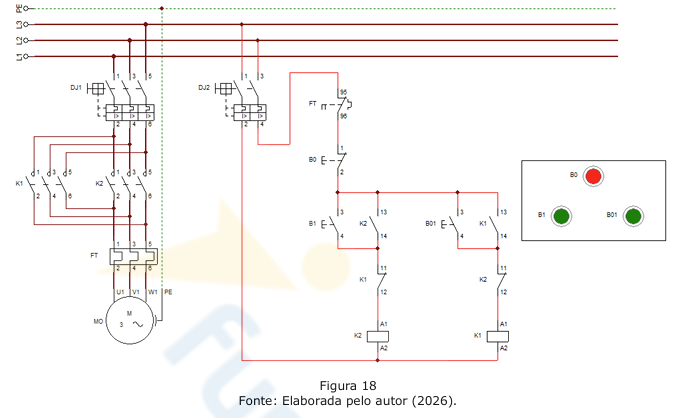

Analise a Figura 18 abaixo, que exibe os diagramas de controle e de força de um motor CA trifásico:

Considerando o funcionamento do sistema, assinale a alternativa correta.

Os capacetes de segurança são classificados de acordo com o tipo de proteção que oferecem. Para um profissional de eletrotécnica que trabalha em locais com risco de choque elétrico, qual é o modelo de capacete correto e sua principal função?

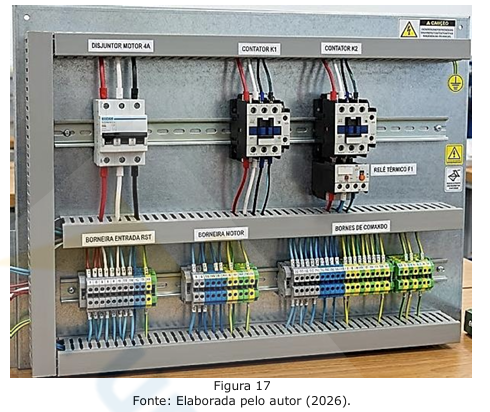

Um técnico precisa preparar uma bancada didática para uma aula prática de partida direta de um motor trifásico de indução. O laboratório utiliza módulos didáticos individuais que devem ser encaixados no trilho DIN do painel apresentado na Figura 17.

Para que o aluno consiga montar o circuito de força e o circuito de comando (com sinalização de “motor ligado”), o técnico deve selecionar e disponibilizar, no mínimo, o seguinte conjunto de componentes:

A organização e a manutenção de um laboratório de eletrotécnica seguem diretrizes que visam à segurança dos usuários e à confiabilidade das medições. Sobre essas práticas, assinale a alternativa correta.

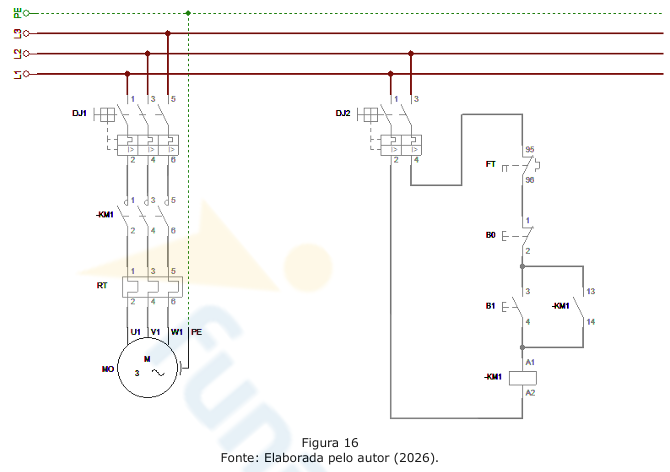

Analise o diagrama de força e controle para a partida direta de um motor trifásico exibido na Figura 16 abaixo:

Um estudante técnico em eletrotécnica realiza a montagem em uma bancada didática e, ao tentar colocar o motor em funcionamento, observa o seguinte comportamento: ele liga os disjuntores DJ1 e DJ2, pressiona e mantém pressionado o botão B1 (ligar), o contator KM1 fecha e o motor parte. No entanto, ao soltar o botão B1, o motor para imediatamente. A partir do diagrama elétrico e o comportamento descrito, assinale a alternativa que apresenta corretamente a causa mais provável para esse problema de montagem.

Os dispositivos de proteção desempenham um papel fundamental em um projeto elétrico, sendo seu correto dimensionamento, de acordo com suas características específicas, uma tarefa essencial para qualquer projetista. Considere a revisão do projeto de proteção de um painel que alimenta um motor de indução e um circuito de iluminação. Nesse contexto, devem ser selecionados disjuntores termomagnéticos ou fusíveis do tipo Diazed ou NH. Com base nas características técnicas desses dispositivos, assinale a alternativa correta.

Uma das responsabilidades dos técnicos em eletrotécnica é a organização do laboratório didático. Em uma determinada situação, ao iniciar as suas funções, um técnico observa que instrumentos de medição (como multímetros e osciloscópios) estão misturados a cabos danificados e componentes de sucata nas bancadas, dificultando o fluxo das aulas práticas. Para resolver essa situação de forma sistêmica, ele decide aplicar os princípios da metodologia 5S. De acordo com essa metodologia e as boas práticas de manutenção de laboratórios, assinale a alternativa que descreve corretamente uma ação referente ao Senso de Utilização (Seiri) e ao Senso de Ordenação (Seiton).

A NR-12 – Segurança no Trabalho em Máquinas e Equipamentos, seção 12.4 – Dispositivos de partida, acionamento e parada, Itens 12.4.1 e 12.4.2, estabelece requisitos para os sistemas de partida e parada e os dispositivos de emergência em máquinas. Sobre os aspectos elétricos e de comando previstos nessa norma, assinale a alternativa correta.

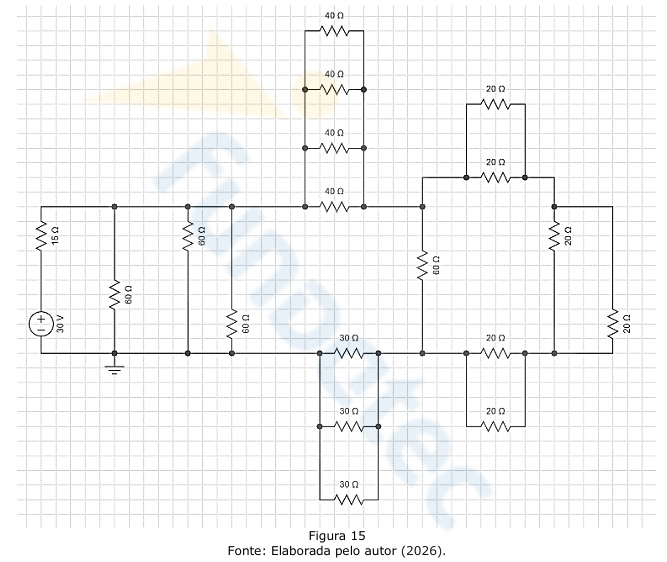

Qual é o resistor equivalente (Req) do circuito apresentado na Figura 15 abaixo?
