A figura acima mostra, esquematicamente, ensaios de impacto em materiais metálicos. Acerca desses ensaios, julgue o item subsequente.

A resistência ao impacto do material é dada pelas diferenças entre as energias potenciais em h₀ e em h₁.

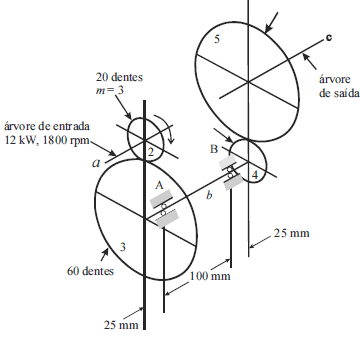

A figura acima mostra o esquema de um redutor de dois estágios de engrenagens de dentes retos, em um arranjo que permite que as árvores de entrada — a — e de saída — b — sejam coaxiais. A potência transmitida da árvore a para a c é constante. A árvore b gira livremente sobre os mancais A e B, submetida apenas às forças produzidas no engrenamento. Considerando os dados informados, julgue o item seguinte.

A árvore b está submetida a um carregamento combinado de tensão de flexão constante e torção alternada.

A figura acima mostra o esquema de um redutor de dois estágios de engrenagens de dentes retos, em um arranjo que permite que as árvores de entrada — a — e de saída — b — sejam coaxiais. A potência transmitida da árvore a para a c é constante. A árvore b gira livremente sobre os mancais A e B, submetida apenas às forças produzidas no engrenamento. Considerando os dados informados, julgue o item seguinte.

A velocidade de rotação da árvore de saída c é igual a !$ n_c = 400 { \large N_4 \over N_5} !$ rpm, em que N₄ e N₅ são os números de dentes das engrenagens 4 e 5, respectivamente.

A figura acima mostra o esquema de um redutor de dois estágios de engrenagens de dentes retos, em um arranjo que permite que as árvores de entrada — a — e de saída — b — sejam coaxiais. A potência transmitida da árvore a para a c é constante. A árvore b gira livremente sobre os mancais A e B, submetida apenas às forças produzidas no engrenamento. Considerando os dados informados, julgue o item seguinte.

Para que as árvores c e a sejam coaxiais, os módulos das engrenagens 4 e 5 devem ser iguais aos das engrenagens 2 e 3.

A figura acima mostra o esquema de um redutor de dois estágios de engrenagens de dentes retos, em um arranjo que permite que as árvores de entrada — a — e de saída — b — sejam coaxiais. A potência transmitida da árvore a para a c é constante. A árvore b gira livremente sobre os mancais A e B, submetida apenas às forças produzidas no engrenamento. Considerando os dados informados, julgue o item seguinte.

As distâncias entre os centros das árvores a e b e c e b são iguais a 120 mm.

Um rolamento rígido de uma carreira de esferas da série 6210, com capacidades básicas de carga dinâmica de C = 38 kN e estática de C₀ = 24 kN, foi selecionado para montagem em um munhão de diâmetro D em uma árvore de transmissão que gira a 900 rpm, em uma aplicação na qual ficará submetido a uma carga radial de 19 kN. Considerando essas informações e a ilustração acima, julgue o item a seguir.

Esse rolamento não poderia ser usado caso houvesse carga axial aplicada à árvore de transmissão.

Um rolamento rígido de uma carreira de esferas da série 6210, com capacidades básicas de carga dinâmica de C = 38 kN e estática de C₀ = 24 kN, foi selecionado para montagem em um munhão de diâmetro D em uma árvore de transmissão que gira a 900 rpm, em uma aplicação na qual ficará submetido a uma carga radial de 19 kN. Considerando essas informações e a ilustração acima, julgue o item a seguir.

O diâmetro D do munhão é igual a 50 mm.

Um rolamento rígido de uma carreira de esferas da série 6210, com capacidades básicas de carga dinâmica de C = 38 kN e estática de C₀ = 24 kN, foi selecionado para montagem em um munhão de diâmetro D em uma árvore de transmissão que gira a 900 rpm, em uma aplicação na qual ficará submetido a uma carga radial de 19 kN. Considerando essas informações e a ilustração acima, julgue o item a seguir.

O rolamento alcançará, com 90% de confiabilidade, uma vida de 8 milhões de rotações.

Os desalinhamentos de eixos são responsáveis por paradas não programadas de máquinas, aumento dos níveis de vibração, atrito, esforço nos acoplamentos, desgaste nas vedações etc. A figura acima esquematiza dois tipos de desalinhamentos entre eixos — I e II — e dois métodos para promover o alinhamento entre eles — A e B. Considerando os casos mostrados acima, julgue o próximo item.

Para promover o alinhamento correto entre eixos pelos métodos mostrados, é suficiente fazer a correção dos desalinhamentos angular e paralelo no plano vertical ou no plano horizontal.

Os desalinhamentos de eixos são responsáveis por paradas não programadas de máquinas, aumento dos níveis de vibração, atrito, esforço nos acoplamentos, desgaste nas vedações etc. A figura acima esquematiza dois tipos de desalinhamentos entre eixos — I e II — e dois métodos para promover o alinhamento entre eles — A e B. Considerando os casos mostrados acima, julgue o próximo item.

Em qualquer dos casos de desalinhamentos mostrados, a base magnética do relógio comparador deve ser sempre posicionada na máquina fixa, geralmente a parte motora.
