No casamento de guias de onda por aberturas. Para uma pequena abertura circular de raio r₀ , com r₀ << \( λ_0 \) , onde \( λ_0 \) denota o comprimento de onda no espaço livre, quando apenas um único modo propaga-se no interior de um dos guias retangulares sendo esta abertura localizada na parede comum de separação entre os guias, assinale a opção que relaciona corretamente a \( α_e \) (polarizabilidade elétrica) e a Um (polarizabilidade magnética) nesta ordem, para fenda circular em questão.

Sabendo que uma onda eletromagnética se propaga em uma linha de transmissão ideal (sem perdas) em curto (Z_L=0), é correto afirmar que:

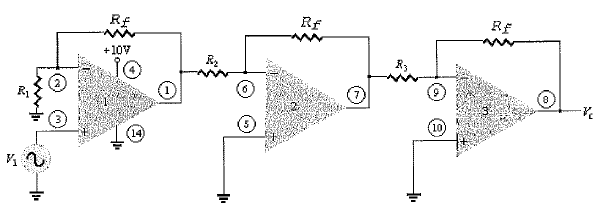

Observe a figura a seguir.

A figura acima representa as conexões de um LM124 quad amp-op atuando como um amplificador de três estágios. Quais são os valores dos resistores R₁ , R₂ e R₃?

Dados:

- R_f= 270k\( Ω \);

- Ganho amplificador operacional estágio 1= +10;

- Ganho amplificador operacional estágio 2= -18;

- Ganho amplificador operacional estágio 3= -27.

Calcule a velocidade de propagação de uma onda eletromagnética de 300MHZ que se propaga na água, com amplitude de campo elétrico de 1V e assinale a opção correta.

Além da refração ionosférica, que mecanismo de propagação ocorre nas comunicações na faixa de HF, principalmente nas proximidades do transmissor?

Quantas frequências são utilizadas na sinalização de registro das atuais centrais telefônicas do tipo MFC (Multifrequencial Compelida)?

Num guia de onda de 2,5 cm de largura com onda de 10Ghz, (\( λ \) = 3,0 cm). Qual será o comprimento de onda dentro do guia, a velocidade real de grupo e a velocidade aparente ou de fase, nesta ordem especificamente?

Em relação a um amplificador de potência classe B usando uma fonte de \( V_{CC} \) = 30v e acionando uma carga \( R_L \) = l6\( Ω \), assinale a opção correta que apresenta a máxima potência de saída.

Assinale a opção que completa corretamente as lacunas da sentença abaixo.

Na elaboração do projeto de arquitetura de uma rede, deve-se levar em conta que os protocolos de níveis inferiores, sejam   para os protocolos de níveis   elevados.

Uma válvula empregada em microondas possui as seguintes características:

I - tem provado ser um gerador de potência de miliwatts em microondas, sendo muito utilizada como oscilador local em receptores super-heterodinos e geradores de sinais de microondas;

II - o aumento contínuo da tensão defletora provoca a formação de vários modos de oscilação. Cada modo satisfaz a condição de realimentação 2nIIradianos; e

III - quando o feixe de velocidade modulada entra na região de deriva, este fica sujeito ao campo de desaceleração. Como resultado, a constante de propagação do feixe é reduzida a zero.

Como se denomina essa válvula?
