No que se refere a padrões e tecnologias de processamento digital de sinais de áudio e vídeo, julgue o item subsequente.

No padrão de varredura progressivo, as linhas pares e ímpares de cada quadro são lidas em duas varreduras separadas.

No que se refere a padrões e tecnologias de processamento digital de sinais de áudio e vídeo, julgue o item subsequente.

Os compressores de áudio com perdas podem explorar características psicoacústicas para que as perdas na codificação sejam irrelevantes na percepção do ouvido humano.

No que se refere a padrões e tecnologias de processamento digital de sinais de áudio e vídeo, julgue o item subsequente.

Na codificação de vídeo, a redução de redundância espacial é realizada por meio da codificação preditiva ou da compensação de movimento.

No que se refere a padrões e tecnologias de processamento digital de sinais de áudio e vídeo, julgue o item subsequente.

Nos codificadores de áudio lossless, quanto mais redundância houver no áudio original, menor será o tamanho do áudio codificado.

Acerca de sistemas de transmissão por fibra óptica, julgue o item seguinte.

A DWDM pode ser feita com a utilização de multiplexadores passivos, que combinam múltiplos comprimentos de onda de luz em uma única fibra.

Acerca de sistemas de transmissão por fibra óptica, julgue o item seguinte.

Os sistemas WDM operam atualmente na segunda janela, que oferece menor atenuação e maior capacidade de transmissão quando comparada às janelas anteriormente utilizadas.

Acerca de sistemas de transmissão por fibra óptica, julgue o item seguinte.

As fibras multimodo apresentam atenuações menores que as fibras monomodo e, por isso, são mais indicadas para transmissões a longas distâncias sem utilização de repetidores.

Acerca de sistemas de transmissão por fibra óptica, julgue o item seguinte.

A atenuação nas fibras ópticas pode ser provocada por deformações mecânicas, dispersão e absorção.

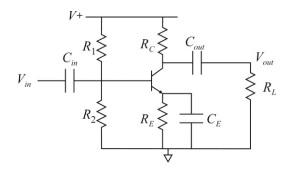

        Em um amplificador com transistor NPN com ganho de corrente β = 1000 e VBE = 0,7 V, a alimentação é V+ = 12 V, e os componentes valem R1 = 100 kΩ, R2 = 20 kΩ, RC = 2 kΩ e RE = 1 kΩ. Para análise em CA (pequeno sinal), Cin, Cout e CE são suficientemente grandes para se comportarem como curto-circuito na faixa de frequências de interesse, quando aplicável.

A partir dessas informações e da figura precedente, que ilustra o amplificador descrito, julgue o item seguinte.

Por se tratar de um amplificador com transistor bipolar em configuração de emissor comum, o ganho de tensão com ou sem carga apresenta inversão de fase entre entrada e saída e pode ser aproximado por A_v ≈ −g_mR_C, em que a transcondutância do transistor é definida por g_m = I_C/V_T, sendo V_T a tensão térmica e I_C, a corrente de coletor estabelecida no ponto de polarização do transistor.



        Em um amplificador com transistor NPN com ganho de corrente β = 1000 e VBE = 0,7 V, a alimentação é V+ = 12 V, e os componentes valem R1 = 100 kΩ, R2 = 20 kΩ, RC = 2 kΩ e RE = 1 kΩ. Para análise em CA (pequeno sinal), Cin, Cout e CE são suficientemente grandes para se comportarem como curto-circuito na faixa de frequências de interesse, quando aplicável.

A partir dessas informações e da figura precedente, que ilustra o amplificador descrito, julgue o item seguinte.

Considerando-se a polarização por divisor de tensão e os valores dos componentes fornecidos, é correto afirmar que a tensão coletor-emissor do transistor (V_CE) situa-se em um intervalo entre 7,5 V e 8,5 V.
