Um transformador monofásico foi projetado para operar em uma rede de frequência de 50 Hz com potência nominal de 10 kVA. Quando esse transformador é conectado a uma rede elétrica de 60 Hz (mantendo a mesma tensão de entrada em valor eficaz), apresenta as seguintes particularidades, EXCETO que a:

A figura abaixo representa um circuito regulador que utiliza um diodo zener com tensão de ruptura igual a 15 V. Assim, qual é a potência dissipada no diodo?

Uma concessionária de energia elétrica está projetando um sistema interconectado que inclui equipamentos de grande porte conectados a um barramento de 138 kV, 60 Hz. Um gerador síncrono de grande porte (acima de 10 MVA) está conectado ao sistema através de um transformador elevador.
O engenheiro responsável pela proteção deve selecionar e coordenar os dispositivos de proteção adequados para cada equipamento, garantindo seletividade (isolando apenas o equipamento com falta) e sensibilidade (detectando o máximo de falhas).
Com base nos conhecimentos de proteção de sistemas de potência, assinale a opção que melhor descreve a estratégia de proteção do gerador síncrono nesse contexto.

Examine a figura abaixo.

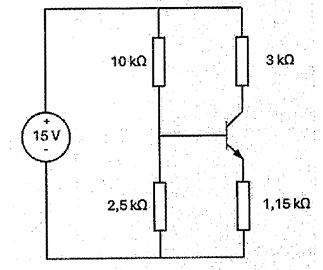

Considere a configuração de transistor polarizado por divisor de tensão, conforme mostrado na figura acima. Assim, assinale a opção que apresenta a tensão aproximada entre coletor e emissor.

Dado: tensão entre base e emissor do transistor = 0,7 V.

Um motor de corrente contínua em derivação tem tais dados entregues como nominais pelo fabricante: tensão de alimentação de 400 V e velocidade nominal de 1600 rpm. Além disso, dispõe de enrolamentos de compensação a fim de tornar o fluxo praticamente constante, de uma resistência de armadura total de 0,04 Ω e de resistência de campo de 40 Ω. Em um ensaio, foi constatado que o motor operava com uma corrente, medida na entrada do motor, igual a 130 A. Assim, qual é a velocidade de operação no eixo? Considere os efeitos de reação de armadura desprezíveis.

Um motor assíncrono de 27 CV, 4 polos e 60 Hz opera com um escorregamento nominal de 6%. Qual a velocidade nominal desse motor, em rad/s?
Dado: π = 3,14

Assinale a opção que apresenta uma característica do amplificador operacional ideal.

Um motor de indução trifásico com 5 CV de potência na ponta de eixo, 4 polos e ligado em Y tem um escorregamento de 2% em plena carga. Assim, assinale a opção que mais se aproxima do conjugado do eixo do motor em plena carga.
Considere: 2π/60 = 0,1 e 1 CV = 740 W.

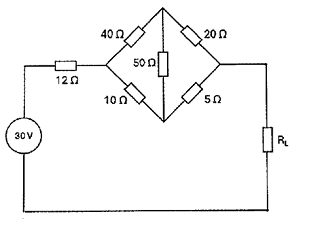

Considere o circuito abaixo.

Calcule a carga R_L que proporcionará a transferência máxima de potência pela fonte de tensão e assinale a opção correta.

A função de transferência abaixo representa um sistema no domínio da frequência:

\( G(s) = \dfrac{1}{s^2 - 2s - 15} \)

Assim, assinale a opção que apresenta a Transformada Inversa de Laplace de G(s).
