Nas instalações elétricas de baixa tensão, a seção dos condutores de cobre, de aterramento, enterrados em solos ácidos ou alcalinos, e não protegidos contra corrosão, NÃO deve ser inferior a

Nos projetos de alvenaria estrutural com o emprego de blocos de concreto, nos pilares armados, devem-se dispor estribos de diâmetro mínimo 5 mm, com espaçamento que não exceda a

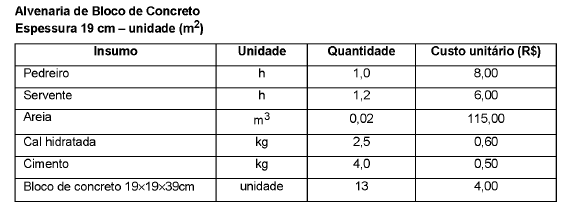

No planejamento e elaboração de orçamento para a construção de paredes de alvenaria de blocos de concreto com espessura de 19 cm utilizou-se a composição de custos unitários abaixo.

O custo, em reais, para a construção de 140 m² de alvenaria, é

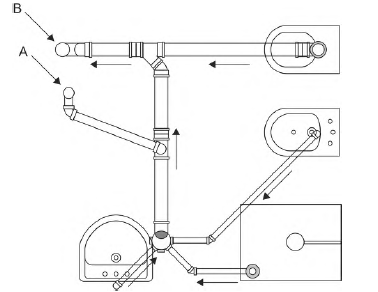

Considere a instalação hidrossanitária da figura abaixo.


A tubulação indicada com a letra A é de

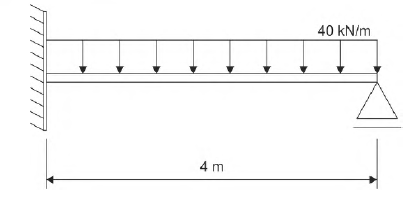

Considere uma viga de ponte engastada em uma extremidade e a outra apoiada, com 4 m de vão.

Se a viga estiver submetida a um carregamento uniformemente distribuído de 40 kN/m, o valor do momento fletor máximo que traciona as fibras inferiores, em kNm, é

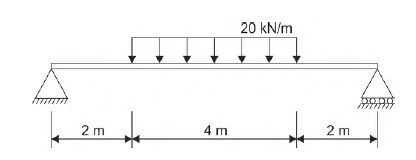

Considere uma viga biapoiada submetida a uma carga uniformemente distribuída de 20 kN/m representada na figura abaixo.

O momento fletor máximo, em kNm, é

Uma obra pública apresentou o projeto abaixo de estaqueamento de um pilar.

Dados do projeto:

- Recalque admissível para a estrutura = 15 mm.

- Carga correspondente ao recalque admissível = 600 kN.

- Carga de ruptura obtida a partir de prova de carga executada no início da obra = 1650 kN.

- Carga do Pilar = 2200 kN.

A carga admissível, desprezando o efeito do tamanho da fundação, é

Para as obras de escavação de um túnel, considere o perfil geotécnico abaixo.

Dados:

- Peso específico natural da areia cinza = 16,0 kN/m³
- Peso específico da argila amarela acima do nível d’água (NA) = 17,0 kN/m³

- Peso específico saturado da argila amarela = 18,5 kN/m³
- Peso específico saturado da areia siltosa cinza = 19,5 kN/m³


Os valores das tensões efetivas, em kPa, nos pontos A, B e C são, respectivamente,

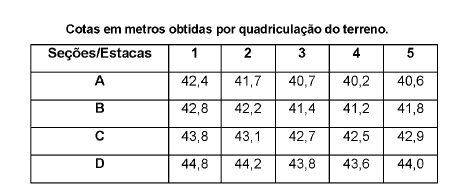

Para as obras de infraestrutura territorial de um município, considere a área abaixo onde se projeta um plano inclinado com rampa de 2% da estaca 1 para a estaca 5.

Dados: - Quadriculação de 20 em 20 metros. - Projeto de terraplenagem com compensação de terra. - Cota final para volumes de corte e aterro iguais = 42,40 m.
Para a rampa de 2%, as cotas das estacas A-1, A-2, A-3, A-4 e A-5 são, em metros, respectivamente,

Nos sistemas enterrados para condução de esgoto sanitário, em projetos de redes coletoras com tubos de PVC, os Poços de Visita (PV) devem ser obrigatoriamente usados nas extremidades de sifões invertidos e passagens forçadas e nos casos em que os órgãos acessórios estiverem em profundidade superior a
