Um gás escoa em regime permanente em um trecho horizontal de tubulação. Tomando duas seções transversais da tubulação, denominadas 1 e 2, temos:

• A1 = 10 cm²

• !$ ρ !$1 = 4,5 kg/m³

• v1 = 10 m/s

• A2 = 5 cm²

• !$ ρ !$2 = 9 kg/m3

Qual a velocidade na seção 2?

I - Para V_i = 100 V, V_o será 200 V.

II - Para V_i = 10 V, V_o será −20 V.

III - A configuração representa um amplificador inversor.

IV - A configuração representa um amplificador não inversor.

São corretas APENAS as proposições

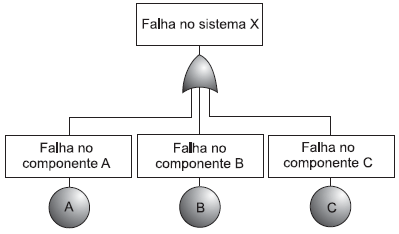

A figura acima é utilizada em Sistemas Instrumentados de Segurança (SIS) para a determinação do Nível de Integridade de Segurança (SIL). A esse respeito, analise as afirmativas a seguir.

I - Para que ocorra a falha no sistema X, basta que ocorra falha em qualquer um dos componentes.

II - Para que ocorra a falha no sistema X, é necessário que ocorra falha nos componentes A, B e C ao mesmo tempo.

III - A figura representa um diagrama de Markov.

IV - A figura representa uma árvore de falhas.

São corretas APENAS as afirmativas

Analisadores são amplamente utilizados na indústria para leitura de grandezas que não sejam nível, pressão, temperatura ou vazão. Alguns tipos encontrados são os analisadores de pH, de gases e de líquidos, entre outros. Nesse contexto, sabe-se que o(s)

A instalação de equipamentos intrinsecamente seguros em painéis obedece a algumas regras. Uma dessas regras implica afirmar, corretamente, que

No que se refere ao Sistema Instrumentado de Segurança (SIS), analise as afirmações a seguir.

I - No SIL 1, o Fator de Redução de Risco (RRF) é de 1.000 a 10.000.

II - O Hazop é uma ferramenta para identificação de riscos do processo.

III - Os instrumentos utilizados em SIS são os mesmos utilizados na leitura das variáveis de processo.

IV - No SIL 2, a probabilidade de falha sob demanda (PFD_média) varia de 0,1% a 10%.

Está correto APENAS o que se afirma em

A rede Modbus foi desenvolvida na década de 1970 pela Modicon e continua bastante utilizada atualmente. Sobre esse tipo de rede, analise as afirmações a seguir.

I - A verificação de erro nas mensagens RTU é o resultado de um cálculo de Checagem de Redundância Longitudinal (LRC) executado nos índices de mensagem.

II - No Modbus/TCP, as estações utilizam o modelo cliente-servidor.

III - No modo ASCII, os dados são transmitidos por dois caracteres em formato hexadecimal.

IV - O RTU e o ASCII são modos de comunicação do protocolo Modbus.

Está correto APENAS o que se afirma em

Um sistema supervisório utiliza telas representativas do processo fabril. Sobre esse sistema, é INCORRETO afirmar que
