Seja um transformador monofásico com uma impedância de carga Zc conectada no secundário. Considere que o transformador possui uma relação de transformação igual a n (N_secundário/N_primário = n).

Assinale a alternativa que possui a forma de cálculo da impedância de carga vista dos terminais do primário (Z_c’).

Um transformador com o primário em triângulo e 100 espiras por bobina foi colocado em uma instalação elétrica trifásica de 220 V de tensão eficaz de linha. O secundário, em estrela, possui 200 espiras por bobina.

Qual o valor da tensão eficaz de linha do secundário?

Analise as afirmativas abaixo com relação aos motores de indução.

1. Os motores com rotor bobinado são mais comumente utilizados se comparados com os de rotor gaiola de esquilo.
2. O comportamento elétrico de um motor de indução é similar ao de um transformador.
3. A diferença entre a velocidade síncrona e a frequência da rede alimentação é referida como escorregamento do rotor.
4. A potência mecânica do eixo é igual à relação entre a velocidade síncrona e conjugado eletromecânico.

Assinale a alternativa que indica todas as afirmativas corretas.

Considere uma carga trifásica desbalanceada conectada em estrela a 3 fios. Utilizou-se o método dos dois wattímetros para a medição da potência ativa. A medição resultante dos wattímetros foi 1200 W e 1500W.

Assinale a alternativa com a potência ativa total do sistema trifásico.

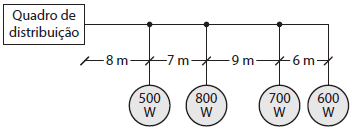

Responda a questão com relação à figura da distribuição de cargas resistivas em um circuito. A distância com relação a um quadro de distribuição e as potências consumidas são mostradas na figura.

Considere que a instalação elétrica é monofásica com valor eficaz de tensão de 127 V.

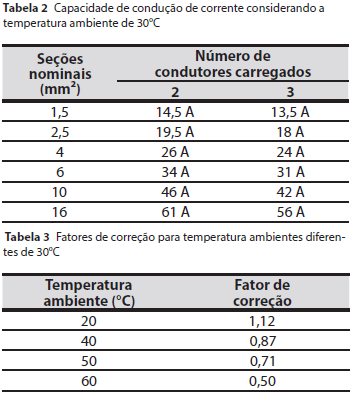

Considere que o método de cálculo da seção dos condutores deste circuito será pela capacidade de condução de corrente, e que, a tabela 2 refere-se aos limites de corrente suportada por cada seção de fio e a tabela 3 mostra fatores de correção para temperaturas ambientes diferentes de 30°C.

Considerando que o circuito estará em um ambiente com temperatura de 50°C, qual deverá ser a seção dos condutores?

Responda a questão com relação à figura da distribuição de cargas resistivas em um circuito. A distância com relação a um quadro de distribuição e as potências consumidas são mostradas na figura.

Considere que a instalação elétrica é monofásica com valor eficaz de tensão de 127 V.

Considere o método de projeto dos condutores desse circuito pela queda máxima de tensão admitida. A Tabela 1 mostra os valores limites da potência multiplicada pela distância (Watts metro) para cada seção de fio e queda de tensão admissível.

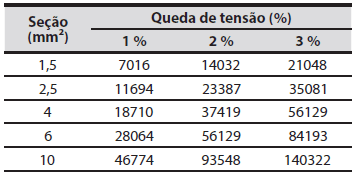

Tabela 1 Limite das potências em Watts × metro para instalações monofásicas de 127 V

Qual deverá ser a seção dos condutores desse circuito, considerando uma queda máxima de tensão de 2%?

A figura abaixo representa a curva de potência (kW) durante um dia de uma instalação elétrica.

Assinale a alternativa que indica corretamente a energia elétrica consumida durante este dia.

Considere que os resistores (R) da figura abaixo são todas iguais com resistência igual a 6 Ω.

Qual o valor da resistência equivalente entre os pontos A e B?

Assinale a alternativa correta com relação a uma importante ferramenta para estudos de capacidade das vias, o Fator de Hora Pico (FHP).

A partir da contagem de veículos, é possível determinar a quantidade, o sentido e a composição do fluxo de veículos que passam por determinados pontos do sistema viário, numa determinada unidade de tempo.

Com relação à contagem volumétrica de veículos, é correto afirmar que:
