Considere que um bloco de fundação em concreto armado está apoiado em uma camada de solo com tensão admissível de 0,5 MPa e foi dimensionado para suportar uma carga de 3250 kN aplicada por um pilar de 62,5 cm x 62,5 cm. A área da base do bloco de fundação, em metros quadrados, é

Observe o símbolo a seguir:

Considerando um projeto em estruturas metálicas, na sua representação simplificada, o símbolo representa parafuso

Considere, para o projeto e dimensionamento de uma viga de concreto armado, os dados a seguir:

– viga com seção transversal retangular com base de 30 cm e altura de 60 cm;

– concreto utilizado na viga com fck = 30 MPa;

– aço da armadura = CA50.

A área de armadura mínima de flexão permitida para essa viga, de acordo com o pressuposto técnico normativo, é:

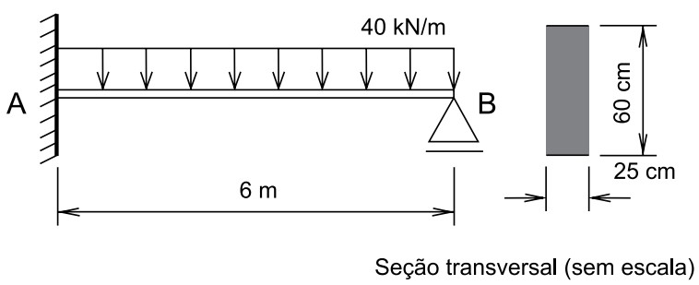

Considere o dimensionamento estrutural da viga hiperestática da figura a seguir, com vão de 6 m, submetida a um carregamento uniformemente distribuído de 40 kN/m.

O valor, em módulo, da tensão normal na flexão que ocorre nas fibras superiores do apoio A é

No projeto estrutural de um novo edifício comercial, a viga engastada de 2,5 m de comprimento da figura a seguir está submetida a uma força concentrada na extremidade livre com valor de 20 kN.

Dados:

– seção transversal da viga= retangular com largura de 10 cm;

– tensão admissível da viga ao cisalhamento = 0,50 MPa.

A altura mínima que a viga deve possuir, para resistir à tensão de cisalhamento, é:

Considere que no projeto estrutural de um ginásio de esportes municipal consta uma viga de aço simplesmente apoiada, que está submetida a uma carga concentrada de 15 kN no meio de seu vão de 4m.

Dados:

– módulo de elasticidade do aço = 200 GPa;

– momento de inércia da seção transversal da viga = 1.000 cm⁴ .

O deslocamento vertical máximo no meio do vão da viga de aço será de:

Segundo os critérios e parâmetros técnicos a serem observados no projeto, construção, instalação e adaptação de edificações às condições de acessibilidade, nos locais de serviços de saúde que comportem internações de pacientes, pelo menos _____________ % com no mínimo ___________ dos banheiros em apartamentos, devem ser acessíveis. Recomenda-se, além disso, que pelo menos outros % sejam adaptáveis.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto.

Em um canteiro de obras serão separados os seguintes resíduos oriundos do processo de construção:

I. Resíduos reutilizáveis ou recicláveis como agregados;

II. Resíduos recicláveis para outras destinações;

III. Resíduos perigosos.

São exemplos dessas 3 categorias, respectivamente, os resíduos:

Para um edifício público pretende-se instalar um sistema de aproveitamento de águas pluviais. Para tanto, considere os seguintes dados:

– Área de contribuição da cobertura do edifício = 480 m² ;

– Índice pluviométrico da região onde se localiza o edifício = 120 mm/h.

O sistema de aproveitamento de água da chuva do edifício público receberá uma vazão de água de
