A respeito da simbologia usada em projetos de instalações elétricas prediais de baixa tensão, de acordo com a NBR 5410:2004, os símbolos da figura a seguir representam, respectivamente:


Em projetos de sistemas elétricos prediais de baixa tensão, o número de pontos de tomada deve ser determinado em função da destinação do local e dos equipamentos elétricos que podem ser ali utilizados. Sobre esse tema, analise as afirmativas a seguir.

I – Em banheiros, deve ser previsto pelo menos um ponto de tomada, próximo ao lavatório.

II – Em cozinhas, copas, copas-cozinhas, áreas de serviço, cozinha-área de serviço, lavanderias e locais análogos, deve ser previsto no mínimo um ponto de tomada para cada 2,5 m, ou fração, de perímetro, sendo que acima da bancada da pia devem ser previstas no mínimo duas tomadas de corrente, no mesmo ponto ou em pontos distintos.

III – Em varandas, deve ser previsto pelo menos um ponto de tomada. Nesse caso, admite-se que o ponto de tomada não seja instalado na própria varanda, mas próximo ao seu acesso, quando a varanda, por razões construtivas, não comportar o ponto de tomada, quando sua área for inferior a 2 m² ou, ainda, quando sua profundidade for inferior a 0,80 m.

IV – Em salas e dormitórios devem ser previstos pelo menos um ponto de tomada para cada 3 m, ou fração, de perímetro, devendo esses pontos ser espaçados tão uniformemente quanto possível.

V – Em halls de serviço, salas de manutenção e salas de equipamentos, tais como casas de máquinas, salas de bombas, barriletes e locais análogos, deve ser previsto no mínimo três pontos de tomada de uso geral. Aos circuitos terminais respectivos deve ser atribuída uma potência de no mínimo 1000 VA.

Quais das afirmativas acima estão CORRETAS?

As sapatas são elemento de fundação rasa, de concreto armado, dimensionado de modo que as tensões de tração nele resultantes sejam resistidas pelo emprego de armadura especialmente disposta para esse fim. Sobre sapatas, assinale a alternativa que apresenta a definição CORRETA de sapata associada.

Em situações em que há fundações rasas próximas entre si, assentadas em solos resistentes, porém situadas em cotas diferentes, a reta de maior declive que passa pelos seus bordos deve fazer, com a vertical, um ângulo α:

A respeito de projeto e execução de fundações, como é chamada a medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação, e que, dada a sua pequena grandeza, em geral é medida para uma série de dez golpes?

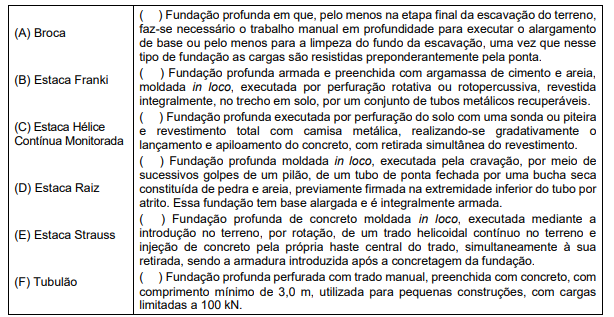

A fundação profunda é um elemento de fundação que transmite a carga ao terreno ou pela base (resistência de ponta), ou pela superfície lateral (resistência de fuste), ou por uma combinação das duas, sendo sua ponta ou base apoiada em uma profundidade superior a oito vezes a sua menor dimensão em planta e no mínimo 3,0 m. Sobre esse tipo de fundação, associe as colunas a seguir e marque a alternativa com a sequência CORRETA, de cima para baixo.

Para projetos de estruturas de concreto, a correta consideração das ações atuantes é de suma importância. Nesse contexto, as ações permanentes são as que ocorrem com valores praticamente constantes durante toda a vida da construção. Também são consideradas permanentes as ações que aumentam no tempo, tendendo a um valor-limite constante. Diante disso, segundo a NBR 6118:2023, podem ser consideradas ações permanentes:

As emendas de barras de aço em estruturas de concreto armado podem ser feitas por traspasse, por luvas com preenchimento metálico, rosqueadas ou prensadas, por solda ou por outros dispositivos devidamente justificados. No caso das emendas por solda, há uma exigência de cuidados quanto à composição química dos aços e dos eletrodos e quanto às operações de soldagem que devem atender às especificações de controle do aquecimento e do resfriamento da barra, conforme normas específicas. Esse tipo de emenda pode ser feito de algumas maneiras, como indicado nas afirmativas a seguir.

I – De topo, por caldeamento, para bitola não menor que 10 mm.

II – De topo, com eletrodo, para bitola não menor que 20 mm.

III – Por traspasse com pelo menos dois cordões de solda longitudinais, cada um deles com comprimento não inferior a 5⌀, afastados no mínimo 5⌀.

IV – Com outras barras justapostas (cobrejuntas), com cordões de solda longitudinais, fazendo-se coincidir o eixo baricêntrico do conjunto com o eixo longitudinal das barras emendadas, devendo cada cordão ter comprimento de pelo menos 5⌀.

Assinale a alternativa CORRETA.

A agressividade ambiental está relacionada às ações físicas e químicas que atuam sobre as estruturas de concreto, independentemente das ações mecânicas, das variações volumétricas de origem térmica, da retração hidráulica e de outras previstas no dimensionamento das estruturas. Sobre esse tema e considerando as estruturas de concreto armado feitas com cimento Portland, para a classe de agressividade III, a relação água/cimento em massa e a classe de concreto recomendadas pela NBR 6118:2023 são, respectivamente:

Considerando a viga Gerber da figura a seguir, com uma rótula no ponto B, as reações de apoio verticais nos pontos A e C e o momento no ponto A valem, em módulo, aproximadamente:
