Considere as afirmativas a seguir sobre faltas em sistema elétrico de potência e assinale (V) para VERDADEIRAS ou (F) para as FALSAS.

( ) Um curto-circuito trifásico é uma falta equilibrada e seu circuito equivalente resulta em componentes simétricas apenas da sequência positiva.

( ) Um curto-circuito bifásico, que envolve a terra, possui apenas componentes de sequência positiva e negativa.

( ) Um curto-circuito monofásico depende dos componentes de sequência positiva, negativa e zero para o circuito equivalente.

Marque a opção que apresenta a sequência CORRETA.

Em um sistema elétrico de potência, podem ocorrer vários tipos de distúrbios. Analise as alternativas a seguir e assinale a que tem relação ao distúrbio de diminuição do valor eficaz (RMS) da tensão em mais de um minuto de duração, um distúrbio bastante prejudicial a motores de indução, por exemplo, pois eles perdem torque e podem ficar sobrecarregados.

Qual dispositivo das alternativas a seguir pode ser instalado em postes, é manobrado com bastão de manobra para seccionar o circuito e ainda pode servir como proteção de um ramal, podendo trabalhar como dispositivo auxiliar de retaguarda para proteção do disjuntor geral da subestação em que ele for instalado próximo?

Assinale a alternativa CORRETA a respeito de orçamentação de obra

Quando uma equipe realiza o reaperto de porcas e parafusos dos contatos elétricos, faz uma verificação visual no circuito e avalia o estado geral dos componentes desse circuito periodicamente. Isso significa dizer que está sendo realizada uma manutenção

Dado um motor síncrono que possui torque resistente de 100 N.m em regime permanente. Esse motor possui 12 polos e está conectado à uma rede elétrica residencial comum. Portanto essa rede possui padrão de frequência de operação brasileiro. Qual é o valor em Watt da potência fornecida pelo eixo desse motor? Considere Π=3.

As afirmativas a seguir são relativas ao motor do tipo síncrono. Analise-as e marque (V) para as VERDADEIRAS e (F) para as FASLSAS.

( ) Dependendo da carga mecânica imposta ao eixo do rotor, o motor síncrono perde a capacidade de “susceptibilidade de caça ao sincronismo” e fica incapaz de manter a velocidade constante inicial.

( ) O ângulo de torque aumenta se a carga aumenta.

( ) O motor síncrono pode operar como carga capacitiva ou indutiva ao variarmos o valor da corrente de excitatriz.

Marque a opção apresenta a sequência CORRETA.

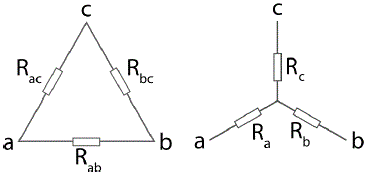

Uma carga trifásica é constituída apenas por resistores ôhmicos e está ligada em Delta Δ com os seguintes valores R_ac = 100 Ω, R_bc = 250 Ω e R_ab = 50 Ω na disposição à esquerda na figura a seguir.

Quais seriam os valores dos resistores equivalentes dessa carga se fosse no formato estrela na disposição à direita na figura a seguir?

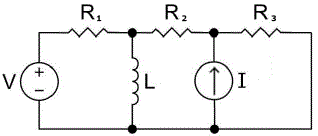

Analise a seguir o circuito. Ele possui uma fonte de tensão de 25V e uma fonte de corrente de 9A, e ainda acoplados a elas, uma R₁ de 100Ω, R₂ de 36Ω e R₃ de 18Ω e L de 2H.

Qual é a potência dissipada no resistor R3 quando o circuito atinge regime permanente?

Considere o diagrama simples de um circuito RC da imagem a seguir. O valor v(t) é constante, R = 20kΩ e C = 10^-3 F.?

Qual alternativa representa o tempo de carga desse capacitor
