Prova Completa: Técnico de Eletrotécnica (Pref. Juiz Fora-MG - AOCP

765893 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletricidade
Fator de Potência

A correção do fator de potência é largamente aplicada nos processos industriais em que há a presença de acionamento de cargas indutivas. De acordo com as definições de Correção de Fator de Potência, assinale a alternativa correta.

A

Com a correção do fator de potência, a potência real “P” dissipada pela carga é alterada para Alternativa 1-1 .

B

A potência reativa “Q” é a parcela da potência convertida em movimento em um motor de indução assíncrono.

C

Não há defasagem entre a corrente e a tensão em cargas indutivas puras.

D

Ao corrigir o fator de potência, aumenta-se a tensão e a corrente consumidas pela carga alimentada

E

Correção do Fator de Potência consiste no processo de aumentar o fator de potência sem alterar a tensão ou corrente para a carga original.

Provas

Questão presente nas seguintes provas

765892 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaComponentes Eletrônicos em Eletrotécnica
Equipamentos e Componentes

Em acionamentos de máquinas elétricas alimentadas em corrente alternada é fundamental ao técnico eletrotécnico a interpretação dos efeitos relacionados ao comportamento das fases e o ângulo entre elas, fator este que pode resultar na inversão do sentido de giro do eixo de um motor. De acordo com os conceitos de corrente alternada monofásica e trifásica, assinale a alternativa correta.

A

Uma carga equilibrada é aquela na qual as impedâncias por fase são iguais em magnitude.

B

O sistema estrela-estrela equilibrado é um sistema trifásico com uma fonte conectada em série e impedância igual a: Alternativa 2-1 onde Z_T é a impedância total da associação.

C

Um sistema triângulo-estrela equilibrado é aquele em que tanto a fonte quanto a carga desequilibrada estão conectadas em triângulo.

D

As tensões de fase são iguais em magnitude e defasadas em 180° entre si.

E

As tensões de fase desequilibradas são iguais em magnitude e apresentam 240° de defasagem entre si.

Provas

Questão presente nas seguintes provas

765891 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaMotores em Equipamentos e Componentes na Eletrotécnica
Equipamentos e Componentes

Diversos equipamentos atualmente utilizados nas indústrias e residência dependem de um fenômeno descoberto em 1831 por Michael Faraday denominado “Indução Eletromagnética”. Desde então, ocorreu uma revolução na geração de energia elétrica e no acionamento de máquinas. De acordo com os conceitos de “Eletromagnetismo”, assinale a alternativa correta.

A

Polos magnéticos de nomes iguais se atraem e polos magnéticos de nomes diferentes se repelem.

B

O campo magnético !$ " \vec {B} " !$ é uma grandeza vetorial cuja direção coincide com aquela para qual a força é zero.

C

O campo magnético pode ser produzido apenas por elétrons em estado estacionário.

D

O módulo da força que age sobre uma partícula na presença de um campo magnético é inversamente proporcional à carga “q” e à velocidade “v” da partícula.

E

A unidade de medida de campo magnético no SI é o N²/T.

Provas

Questão presente nas seguintes provas

765890 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletrotécnica
Interpretação de diagramas

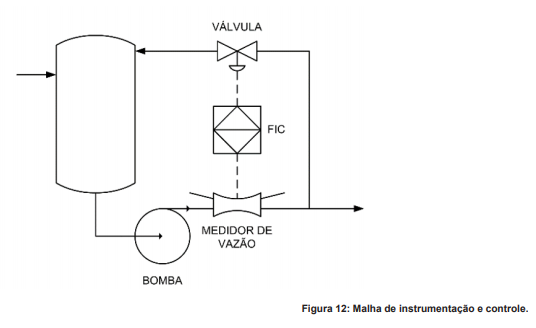

Analise a Figura 12 e assinale a alternativa correta.

enunciado 765890-1

A

A Figura 12 apresenta uma malha de instrumentação e controle de vazão por recirculação.

B

A Figura 12 apresenta uma malha de instrumentação e controle de nível por recirculação.

C

A Figura 12 apresenta uma malha de instrumentação e controle de temperatura com elementos deprimogênios.

D

A Figura 12 apresenta uma malha de instrumentação e controle de vazão em cascata com realimentação negativa polar

E

A Figura 12 apresenta uma malha de instrumentação e controle de pressão por veiculação paralela com retorno.

Provas

Questão presente nas seguintes provas

765889 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletrotécnica
Interpretação de diagramas

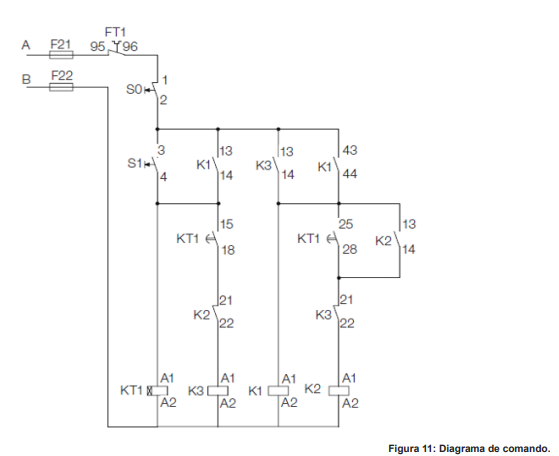

Sobre a Figura 11, que mostra o comando de motor trifásico, assinale a alternativa correta. enunciado 765889-1

A

O relé KT1 representa proteção contra a falta de fase e atua no instante em que uma das fases apresenta falha, desligando o motor e temporizando o novo acionamento em 60 s.

B

FT1 exerce proteção apenas contra curto-circuito e atua no diagrama de comando, impedindo qualquer acionamento nesta circunstância.

C

Ao ser acionado, o contator K3 realiza o fechamento do motor em estrela (Y).

D

O contator K2, se acionado, realiza o fechamento do motor em triângulo (Δ), podendo ocorrer ao mesmo tempo que em estrela (Y)

E

O diagrama de comando aciona um motor no acionamento do tipo chave compensadora temporizado por KT1.

Provas

Questão presente nas seguintes provas

765888 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaCircuitos de Corrente Contínua em Eletrotécnica
EletrotécnicaCircuitos Elétricos em Eletrotécnica

De acordo com a ligação do motor mostrado na Figura 10, assinale a alternativa correta. enunciado 765888-1

A

A Figura 10 refere-se à ligação de um motor do tipo Dahlander em baixa rotação, potência e conjugado variável.

B

A Figura 10 refere-se à ligação de um motor do tipo Dahlander em alta rotação, potência e conjugado constantes.

C

A Figura 10 refere-se à ligação de um motor do tipo Dahlander em alta rotação e conjugado constante.

D

A Figura 10 refere-se à ligação de um motor do tipo Dahlander em baixa rotação e conjugado constante

E

A Figura 10 refere-se à ligação de um motor do tipo Dahlander em baixa rotação, potência constante e conjugado variável.

Provas

Questão presente nas seguintes provas

765887 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

Legislação, Normas e ResoluçõesNormas Elétricas

De acordo com a Figura 9 da Norma Brasileira NBR 5410 - Instalações elétricas de baixa tensão, assinale a alternativa correta.
enunciado 765887-1

A

A Figura 9 mostra um gráfico da reatância capacitiva em instalação com carga capacitiva pura.

B

Na Figura 9, o gráfico mostra a curva da influência da temperatura em graus Célsius e Fahrenheit.

C

As letras F e C do gráfico da Figura 9 correspondem às curvas de suportabilidade térmica do condutor e fusão do fusível (limite superior da faixa de atuação), respectivamente.

D

As letra C e F do gráfico da Figura 9 correspondem às curvas de suportabilidade térmica do condutor e fusão do fusível (limite superior da faixa de atuação), respectivamente.

E

O gráfico da Figura 9 mostra o ponto de intersecção da corrente e da tensão para uma carga indutiva pura.

Provas

Questão presente nas seguintes provas

765886 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletrotécnica

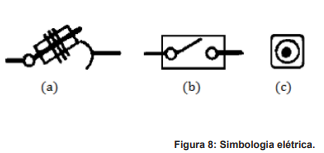

De acordo com as definições de simbologia elétrica em vigor no Brasil e da análise da Figura 8, assinale a alternativa correta. enunciado 765886-1

A

A Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Chave seccionadora com fusíveis abertura em carga; (b) Disjuntor a óleo e (c) Botão de campainha no piso (ou comando à distância).

B

Os símbolos mostrados na Figura 8 representam, respectivamente: (a) disjuntor motor; (b) relé de sobrecarga e (c) câmera de segurança.

C

Os símbolos mostrados na Figura 8 representam, respectivamente: (a) chave seccionadora seca; (b) interruptor paralelo e (c) acesso remoto.

D

Os símbolos mostrados na Figura 8 representam, respectivamente: (a) disjuntor tripolar; (b) contato seco e (c) câmera de segurança.

E

A Figura 8 mostra três símbolos utilizados em instalações elétricas (a), (b) e (c), que representam, respectivamente: (a) Disjuntor trifásico; (b) Disjuntor a óleo e (c) Botão de campainha na parede.

Provas

Questão presente nas seguintes provas

765885 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletrotécnica
Interpretação de diagramas

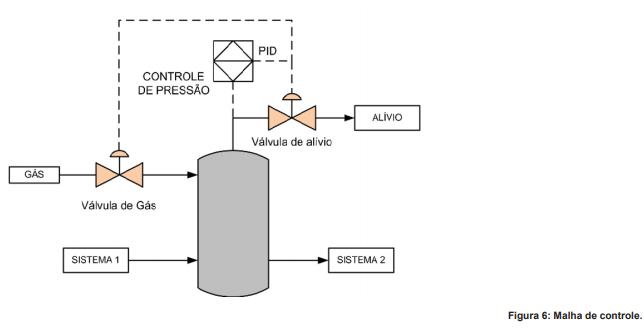

O diagrama da Figura 6 representa a malha de controle e instrumentação de um dado processo industrial, em que o técnico em Eletrotécnica deve interpretar e reconhecer suas características. De acordo com a Figura 6, assinale a alternativa correta: enunciado 765885-1

A

A Figura 6 mostra um controle de pressão em cascata, em que a faixa de variação do sinal de saída manipula a entrada de gás em função do nível do tanque com ação de controle PID.

B

A Figura 6 mostra um controle de pressão em um sistema instável, portanto o uso da ação de controle PID.

C

Na malha de controle da Figura 6, quando a válvula de gás atingir 100% de sua abertura, a válvula de alívio estará em 30% de abertura em ação direta, de acordo com a topologia de controle utilizada.

D

A Figura 6 mostra um controle de pressão em split-range, em que divide-se a faixa de variação do sinal de saída em duas válvulas, sendo de 0% a 50% em uma válvula e de 50% a 100% na outra válvula.

E

A Figura 6 mostra um processo de controle de pressão que utiliza realimentação de temperatura em função do nível.

Provas

Questão presente nas seguintes provas

765884 Ano: 2016
Disciplina: Eletroeletrônica
Banca: AOCP
Orgão: Pref. Juiz Fora-MG

Provas:

Técnico de Eletrotécnica
Provas ×

EletrotécnicaInstalações Elétricas em Eletrotécnica
Interpretação de diagramas

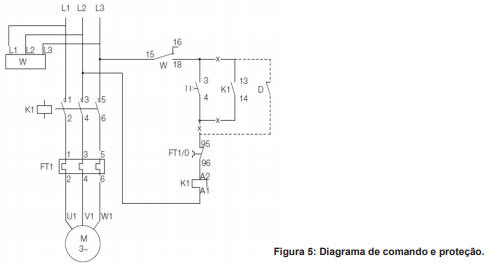

Os comandos elétricos de motores geralmente são dotados de sistemas de proteção contra sobrecarga, curto-circuito e falta de fase. De acordo com a Figura 5, assinale a alternativa correta.
enunciado 765884-1
