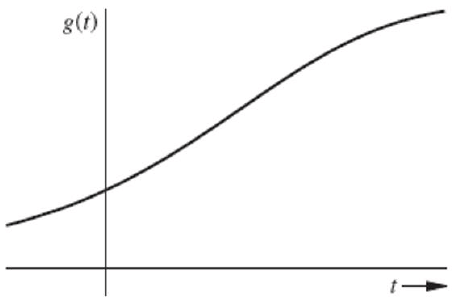

A figura a seguir representa um sinal:

Sobre linhas de transmissão, interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:

I – o modelo de linha bifilar paralela possui dois condutores cilíndricos circulares paralelos, separados por um isolante como plástico, papel encerado, o próprio ar etc.

II – uma das modificações da linha de condutores paralelos é o chamado cabo de par trançado, em que os condutores são enrolados juntos, com a isolação entre eles garantida por um dielétrico de pequena espessura.

III – a perda de energia eletromagnética por irradiação pode ser contornada com a estrutura conhecida como linha de transmissão coaxial, cabo coaxial ou guia de ondas coaxial.

IV - para distcncias bem curtas, conexões entre circuitos de altas frequências, construções de dispositivos como acopladores direcionais, divisores de potência, circuitos para excitação de antenas etc., são utilizadas microlinhas de fita, linhas impressas ou linhas de fita.

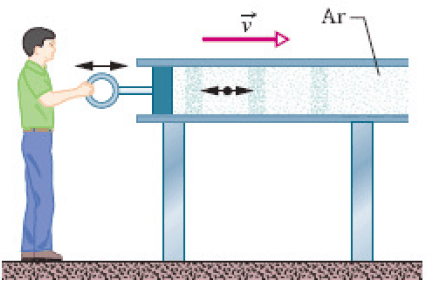

Conforme representado pela figura a seguir, uma onda sonora é produzida movendo um êmbolo para a frente e para trás em um tubo com ar. Como as oscilações de um elemento de ar (representado pelo ponto) são paralelas à direção de propagação da onda, ela é uma onda:

Uma importante descrição quantitativa de uma antena é que porção da energia concentra em uma direção, em detrimento da radiação em outras direções. A razão entre a intensidade de radiação em uma dada direção e a intensidade de radiação média é denominada de:

A aplicação dos sistemas de antenas inteligentes proporciona alguns benefícios em sistemas de comunicações móveis, tais como:

Interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:

I - o sistema GSM tem três usuários por canal, com 162 símbolos por intervalo de tempo, usando uma modulação \( \pi/4 \) DQPSK (Differential Quaternary Phase Shift Keying) a uma taxa de 48,6 kb/s.

II - o sistema IS-136 tem oito usuários por canal com 156,25 bits por slot de tempo, usando uma modulação GMSK (Gaussian Filtered Minimun Shift Keying) a uma taxa de 270,833 kb/s.

III - o sistema IS-95 (CDMA) permite múltiplos usuários simultaneamente em cada canal de 1,25 MHz, com uma taxa original de 8 kbitb/s por usuário e um ganho de processamento igual a 128.

Os meios de transmissão que transportam ondas eletromagnéticas sem o uso de um condutor físico são denominados de canais não guiados. Estes canais podem ser subdivididos em quatro tipos, segundo o tipo de onda, ângulo de elevação da antena, características das camadas troposféricas e ionosféricas e também do tipo de enlace utilizado.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do texto:

I – _______: pode ser dividida em onda supercial e onda espacial. A primeira é vinculada c superfície da terra de forma semelhante c onda que se propaga sobre uma linha de transmissão.

II - _______: a onda é refletida ou refratada na troposfera segundo a variação do índice de refração nas camadas dela, encurvando o sinal devido c não homogeneidade do índice.

III - _______: o ângulo de elevação da radiação é tal, em relação c superfície terrestre, que o sinal consegue ultrapassar a camada ionosférica.

IV - _______: utiliza a ionosfera como meio natural ionizado para reflexão das ondas de rádio dentro de certos limites de frequência e ângulo de elevação da antena.

A respeito de ondas que se propagam em meios sólidos, interprete as afirmativas a seguir e escreva verdadeiro (V) ou falso (F) e assinale a alternativa correta:

I - as ondas mecânicas podem ser exemplificadas como as ondas do mar, as ondas sonoras e as ondas sísmicas.

II - as ondas eletromagnéticas necessitam de um meio material para existir e estão presentes na luz visível e ultravioleta, ondas de rádio, televisão etc.

III - as ondas de matéria estão associadas a elétrons, prótons e outras partículas elementares e mesmo a átomos e moléculas.

IV - a amplitude de uma onda é o valor absoluto do deslocamento máximo sofrido por um elemento a partir da posição de equilíbrio quando a onda passa por esse elemento.

Sobre as equações de Maxwell, e com base na figura a seguir, avalie as seguintes asserções e a relação proposta entre elas:

I – a lei da indução magnética foi o ponto de partida para a forma integral da primeira equação de Maxwell, dada por:

\( \oint_c \vec{E}.\vec{dl}=- \int_s {\large{∂ \vec{B} \over ∂ t}}. \vec{dS} \)

PORQUE

II - de acordo com a lei da indução magnética estabelecida por Faraday a f.e.m. induzida em um contorno fechado sujeito a um fluxo magnético concatenado variável no tempo é dada por:

\( e=-{\large{d λ \over d t }} \)

A respeito dessas asserções, assinale a opção CORRETA:

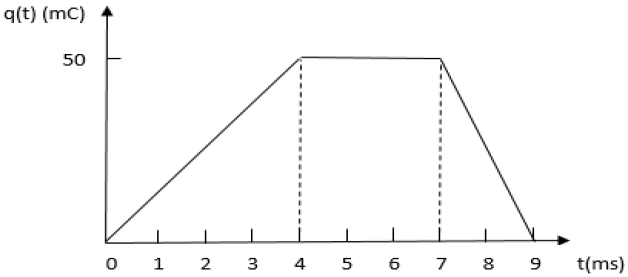

De acordo com a figura mostrada a seguir, a corrente elétrica no instante de 2ms e de 5ms é:

A carga que passa pela seção transversal de um condutor em 30 s, para uma corrente de 5 A é de:
