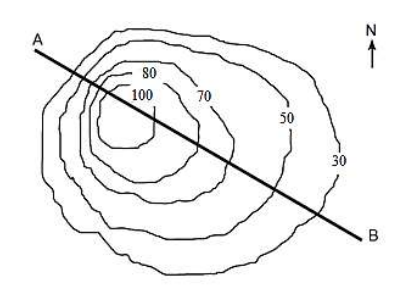

Com base na Figura 1, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

Figura 1

( ) Um deslocamento partindo do ponto A até o ponto B se dá na direção noroeste-sudeste.

( ) A curva de nível com maior valor apresentado na imagem acima tem cota igual a 30, enquanto a menor tem cota igual a 100.

( ) Considerando a curva de nível mais próxima, os pontos A e B têm mesma cota.

( ) Partindo de A em direção a B, a quarta linha apresenta cota igual a 70.

( ) O desnível entre a 1ª e a 5ª linha é igual a 70.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considere que a dimensão real da testada de um lote é igual a 36,00 metros e que você representará esse lote em uma planta topográfica. Com base nessas informações, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Se o lote tiver o formato de um quadrado com ângulos internos de 90°, sua área real será igual a 1.296,00 m².

( ) Se a testada do lote for representada em uma escala 1:250, sua dimensão em planta será igual a 14,4 cm.

( ) Se a testada do lote for representada em planta com uma dimensão igual a 3,6 cm, a escala do projeto será igual a 1:1.000.

( ) Para representar o projeto com maior detalhamento, sempre se deve optar por uma escala maior de representação. Dessa forma, nesse projeto, uma escala 1:10.000 apresentará melhor qualidade de detalhamento do que uma escala 1:1.000.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Analise os conceitos a seguir:

I. A altitude ortométrica pode ser definida como a diferença vertical do geoide até um ponto de interesse na superfície física.

II. A altitude geométrica é considerada a distância entre um ponto de referência na superfície física até o elipsoide de referência, ao longo da normal.

III. O datum vertical ou altimétrico é a superfície de referência usada para definir as altitudes de pontos da superfície terrestre. No Brasil, atualmente tem-se como referência o marégrafo de Imbituba/SC.

Quais estão corretos?

Sobre os conceitos de topografia e o uso de equipamentos topográficos, analise as assertivas abaixo e assinale V, se verdadeiras, ou F, se falsas.

( ) Trabalhar sob cobertura vegetal densa, edificações altas e telhados de galpões não interfere na qualidade de aquisição de dados nos trabalhos de campo com uso de Global Navigation Satellite Systems (GNSS).

( ) Dados GNSS adquiridos com solução “FLOAT” apresentam melhor qualidade do que dados com solução “FIXA”.

( ) Quanto maior é o DPOD apresentado no levantamento, melhor é a acurácia dos dados adquiridos.

( ) RBMC é o conjunto de estações geodésicas, equipadas com receptores GNSS de alto desempenho, que proporcionam, uma vez por dia ou em tempo real, observações para a determinação de coordenadas.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A planta baixa de uma sala de estar representada na escala 1:50 tem seu comprimento e sua largura medindo, no desenho, 5,6 cm e X, respectivamente. Sabendo que a área da sala de estar mede 11,20 m², quanto mede X na planta baixa?

As poligonais __________ partem de pontos de coordenadas conhecidas e terminam também em pontos de coordenadas conhecidas. As poligonais __________ partem de pontos de coordenadas conhecidas e terminam em pontos de coordenadas que se deseja determinar. As poligonais __________ partem de pontos de coordenadas conhecidas e terminam nos mesmos pontos de partida. A principal vantagem desse tipo de poligonal é a verificação de erros angulares e lineares.

Assinale a alternativa que preenche, correta e respectivamente, as lacunas do trecho acima.

Considere que você recebeu dois mapas, que representam a área urbana do município de Novo Hamburgo/RS, com as escalas abaixo:

Com base nessas informações, assinale a alternativa correta.

Considerando um lote plano e de formato retangular, assinale a alternativa que apresenta a área formada pelos vértices V1, V2 e V4 em hectares (ha), a distância em quilômetros (km) entre os vértices V1 e V3 e o perímetro em metros (m) do lote, respectivamente.

Considere um triângulo ABC retângulo em A. Sabendo que \( cos(\hat{B})=\dfrac{\sqrt{17}}{17} \) , quanto vale a tangente do ângulo \( \hat{B} \)
