Da interação entre o campo magnético girante de armadura (elemento indutor) e a gaiola curto-circuitada (elemento induzido) de motores de indução trifásicos, se manifesta, desde a partida direta da máquina até o regime permanente, uma aparente “decrescente eficiência” na indução de tensão no rotor. Isso acontece porque o campo magnético girante, com sua velocidade aproximadamente fixa, induz em uma peça que gira, o rotor gaiola, desenvolvendo cada vez mais velocidade, até atingir seu valor nominal de regime. Motivado por essa dinâmica, desde a partida direta até consecução da velocidade de placa, assinale a alternativa CORRETA.

Dois motores de indução trifásicos, A e B, operam em regime permanente, conectados à mesma rede elétrica e diferem entre si, em suas especificações, apenas pela configuração de enrolamentos: o motor A possui enrolamentos por fase, concentrados em uma única ranhura, e o motor B possui enrolamentos por fase, distribuídos em mais de uma ranhura.

Referente às condições de A e B, assinale a alternativa CORRETA.

A Polícia Civil de Pernambuco prendeu, nesta quarta-feira (22), 11 representantes de empresas sob a acusação de desvio e furto de energia em estabelecimentos comerciais. (...) Foram constatados crimes de furto e estelionato e irregularidades nas medições de energia em cinco dos seis estabelecimentos alvos da operação. (...) O gerente operacional da Celpe, Fábio Barros, explicou que os acusados são reincidentes. “Já havíamos detectado o furto de energia nestas mesmas empresas algum tempo atrás. Os empresários foram notificados e pagaram pelo consumo que deixaram de faturar. Como agora se trata de uma reincidência, decidimos acionar a polícia”, explica Fábio Barros. (...) “Toda ligação clandestina, conhecida por macaco, ou adulteração de medidor de consumo de energia, além de ser crime, é feita sem critérios técnicos, provocando riscos de acidentes, como choques elétricos ou até mesmo incêndios”, alerta Barros. (...).

_{Fonte: Reportagem “Celpe já registra R$ 28 milhões em furtos de energia este ano” do Jornal do Commercio elaborada pelo repórter Edilson Vieira e veiculada no JConline com publicação em 23/08/2018, às 08h14 (com adaptações).}

O furto de energia elétrica é computado como perda não técnica (PNT) pelas empresas distribuidoras de energia elétrica. Na materialização dessa fraude, o fraudador ou agente delegado à execução da fraude lança mão de más práticas de eletrotécnica para burlar o cômputo da energia elétrica efetivamente consumida. Assinale a alternativa, entre as listadas a seguir, que apresenta duas ações (I e II) simultaneamente efetivas na prática de fraude na medição de energia elétrica.

O engenheiro eletricista paraibano, Professor Solon de Medeiros Filho, na segunda edição da sua obra intitulada “Fundamentos de Medidas Elétricas” (Editora LTC, Rio de Janeiro, 1981), didaticamente explica que, para um aterramento elétrico desempenhar satisfatoriamente suas finalidades, como: assegurar proteção de material, melhoria dos serviços elétricos e segurança do pessoal, ele deve oferecer um “caminho” de baixa resistência à corrente elétrica, de modo que esta possa circular para a terra circunvizinha até o ponto de aterramento. O autor prossegue afirmando que a resistência de terra é a oposição oferecida à passagem da corrente elétrica do eletrodo de aterramento à terra circunvizinha e que é grandeza constituída por três componentes: a resistência própria do eletrodo, a resistência de contato eletrodo-terra e a resistência circunvizinha.

_{Fonte: MEDEIROS FILHO, S., Fundamentos de Medidas Elétricas, Ed. 2, Editora LTC, Rio de Janeiro, 1981.}

Sobre o tema “Medição de Resistência de Terra” e seus métodos, técnicas e instrumentos de medidas e analisando o desenho esquemático do ensaio de levantamento da curva de distribuição de potenciais, apresentado na figura da questão, avalie as afirmações a seguir:

I. X, C e B, indicados no desenho esquemático da figura da questão, são, respectivamente, o eletrodo auxiliar-sonda, o eletrodo auxiliar e o eletrodo do aterramento sob medição. A região entre os pontos D e F, na curva de distribuição de potencial, representa leituras invariantes do voltímetro (V).

II. Na execução da montagem do método de medição de resistência de terra por ponte de Kohlrausch, diferentemente do apresentado na figura da questão, os eletrodos X, C e B devem formar um triângulo equilátero. Nesse método de medição, é empregado instrumento do tipo “zero central” (null balance).

III. O levantamento da curva de distribuição de potenciais, associada ao ensaio esquematizado na figura, é iniciado com a definição de uma distância (d) entre os eletrodos X e C. Esse levantamento se desenvolve com a variação da fonte de tensão E até que seja observado um comportamento invariante no valor da resistência calculada a partir das medições do voltímetro (V) e do amperímetro (A).

IV. O instrumento de medição de resistência de terra do tipo universal possui um conjunto móvel composto por duas bobinas cruzadas sem molas de conjugado restaurador. Esse instrumento dispensa o emprego do voltímetro (V) e do amperímetro (A) indicados na figura.

É CORRETO o que se afirma em

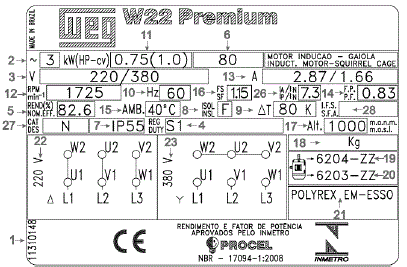

Referente à análise dos dados constantes na placa de identificação de um motor de indução de 1,0 CV de fabricante nacional, apresentada na figura abaixo, assinale a alternativa CORRETA.

_{Fonte: WEG, Manual Prático de Treinamento Técnico Comercial - Motor Elétrico – Módulo 1 (com adaptações).}

O paralelismo momentâneo de geradores de emergência com a rede de distribuição apenas é permitido através de disjuntores supervisionados por relés de verificação de sincronismo (ANSI 25). O relé 25 monitora grandezas elétricas específicas, permitindo a manobra de fechamento do disjuntor, interligando ambos os subsistemas elétricos (gerador e rede de distribuição), apenas sob certos limites pré-estabelecidos dos valores dessas grandezas monitoradas. Contextualizado por esse processo de sincronização, referente aos conhecimentos dessas grandezas elétricas em engenharia elétrica, assinale a alternativa que apresenta grandezas envolvidas nesse processo.

Sobre topografia, analise os itens a seguir:

I. Nas obras de terraplenagem para estradas, os taludes de corte são de 1:1.

II. O intervalo entre curvas de níveis é constante, sendo igual à diferença de cotas entre curvas de níveis consecutivas.

III. Para um dimensionamento econômico de cortes em trabalhos de terraplenagem, devem-se procurar volumes de cortes que se igualem aos volumes de aterros, minimizando os custos com bota-fora.

IV. Nas obras de estradas, recomenda-se que os fatores de empolamento não sejam superiores a 10%.

Está(ão) CORRETO(S), apenas,

Uma rodovia projetada em pista simples, com vida útil estimada em 10 anos, tendo como critério de classificação técnica Volume Médio Diário (VMD) bidirecional entre 700 e 1400, sendo estabelecida a velocidade em conformidade com região, sendo de 80km/h a velocidade máxima permitida (em região plana), a sua classe de projeto é

Numa curva circular simples, o raio pode ser calculado por meio da fórmula a seguir:

Onde:

R = raio da curva; f = coeficiente do fator de atrito; V = Velocidade; e = coeficiente de superelevação; g = força da gravidade (9,8 m/s²)

Quanto aos valores de superelevação de pista em um projeto viário, é CORRETO afirmar que

O equipamento topográfico, que executa as funções de medições de ângulos e distâncias, é denominado de
