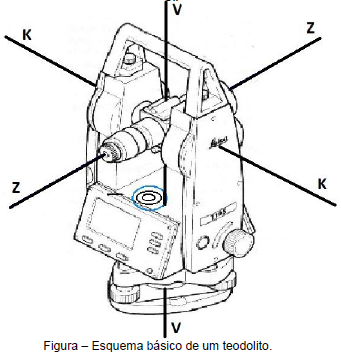

Os teodolitos, sejam mecânicos ou automáticos, ópticos ou digitais, apresentam como elementos principais: um sistema de eixos, círculos graduados ou limbos, luneta de visada e níveis. Com base na figura apresentada, analise as afirmativas em relação ao sistema de eixos apresentado e identifique a(s) correta(s):

I- O Eixo KK é denominado eixo principal, também conhecido como linha de visada.

II- O Eixo ZZ é denominado eixo de colimação, também conhecido como linha de visada.

III- O Eixo KK é denominado secundário, também conhecido como eixo de rotação da luneta.

IV- O Eixo vertical VV é o eixo de rotação do teodolito, também conhecido como eixo principal.

Assinale a alternativa correta:

Em função das irregularidades da superfície terrestre, utilizam-se modelos mais simples para a sua representação. Cada um destes modelos tem sua aplicação. Analise as afirmativas sobre os modelos de representação da superfície terrestre e identifique a(s) correta(s):

I- No modelo esférico, um ponto pode ser localizado sobre a esfera através de sua latitude e longitude. Para estudos astronômicos, a Terra pode ser considerada uma esfera.

II- O modelo elipsoidal consiste de um elipsoide de revolução. O elipsoide de revolução ou também chamado elipsoide biaxial é a figura geométrica gerada pela rotação de uma semielipse em torno de um de seus eixos, também conhecido como eixo de resolução.

III- No modelo geoidal, tem-se a superfície definida como sendo o nível médio dos mares em repouso, prolongado através dos continentes. É uma superfície de difícil tratamento matemático, contudo também é a que mais se aproxima da forma da Terra.

IV- No modelo plano, considera-se a porção da Terra estudada como sendo plana. Essa simplificação é válida dentro de certos limites e facilita bastante os cálculos, por esse motivo essa simplificação é utilizada pela Topografia.

Assinale a alternativa correta:

Uma estação total pode ser definida como teodolito eletrônico, um distanciômetro eletrônico e um processador matemático, tudo isso associado em um só conjunto. Analise as afirmativas sobre o funcionamento de uma estação total e identifique a(s) correta(s):

I- A partir de informações medidas em campo, como ângulos e distâncias, uma estação total permite obter informações como distância reduzida ao horizonte (distância horizontal).

II- A partir de informações medidas em campo, como ângulos e distâncias, uma estação total permite obter informações como desnível entre os pontos (ponto “a” equipamento, ponto “b” refletor).

III- A partir de informações medidas em campo, como ângulos e distâncias, uma estação total permite obter informações como coordenadas dos pontos ocupados pelo refletor, a partir de uma orientação prévia.

IV- A principal diferença entre uma estação total e um teodolito é que na estação o operador trabalha sozinho, já no teodolito são necessários dois operadores.

Assinale a alternativa correta:

O metro é uma unidade básica para a representação de medidas de comprimento no sistema internacional, já os ângulos podem ser médios em radianos. Sobre as unidades de comprimento e ângulos, analise as afirmativas e identifique a(s) correta(s):

I- Um Decâmetro corresponde a 10 metros.

II- Um micrômetro corresponde a 10^-9 metros.

III- Um ângulo de 50° 30’ 00’’ (graus, minutos e segundos) pode ser escrito na forma decimal como 50,5000° (graus).

IV- Um ângulo de 50° 50’ 00’’ (graus, minutos e segundos) pode ser escrito na forma decimal como 50,5000° (graus).

Assinale a alternativa correta:

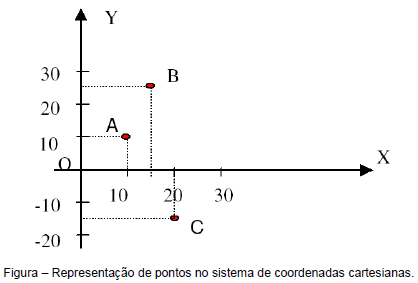

Na figura a seguir, apresenta-se um sistema de coordenadas. As coordenadas da origem são O (0,0). Analise as coordenadas dos pontos A, B e C e identifique as corretas:

I- As coordenadas do ponto A são A (10,10), e as coordenadas do ponto B são B (15,25).

II- As coordenadas do ponto B são B (25,15), e as coordenadas do ponto A são A (10,10).

III- As coordenadas do ponto C são C (20,-15), e as coordenadas do ponto A são A (10,10).

IV- As coordenadas do ponto B são B (25,15), e as coordenadas do ponto C são C (-15,20).

Assinale a alternativa correta:

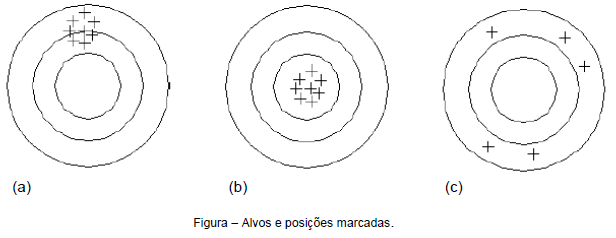

Durante o processo de medição, podem ocorrer erros na determinação de medidas. As medidas devem ser realizadas com precisão e acurácia. O conceito de precisão está ligado à repetibilidade de medidas sucessivas feitas em condições semelhantes e está vinculada somente a efeitos aleatórios. Já a acurácia expressa o grau de aderência das observações em relação ao seu verdadeiro valor. Uma analogia a esses conceitos é feita na ilustração abaixo. Considerando que o objetivo é marcar a posição central do círculo menor da figura, analise as afirmações e identifique a(s) correta(s):

I- Na figura (a), os pontos foram marcados com acurácia, mas com pouca precisão.

II- Na figura (b), os pontos foram marcados com precisão e com acurácia.

III- Na figura (c), os pontos foram marcados sem precisão e sem acurácia.

IV- Na figura (c), os pontos foram marcados com precisão e com acurácia.

Assinale a alternativa correta:

É comum em levantamentos topográficos a necessidade de representar certa porção da superfície terrestre. Para que isso seja possível, emprega-se uma escala adequada para o projeto. A NBR 8196 define escala como sendo a relação da dimensão linear de um elemento e/ou um objeto apresentado no desenho original para a dimensão real do mesmo e/ou do próprio objeto. Analise as afirmativas sobre as escalas e identifique a(s) correta(s):

I- Um segmento AB que, em planta, tem comprimento de 10cm representa um comprimento real de 10 metros, se o desenho apresentar uma escala de 1:100.

II- Um segmento CD que, em planta, tem comprimento de 50cm representa um comprimento real de 5 quilômetros, se o desenho apresentar uma escala de 1:1.000.

III- Um seguimento EF que tem um comprimento real de 50cm, em planta, apresentará um comprimento 2cm, se a escala for 1:250.

IV- Um seguimento HI que tem um comprimento real de 15 metros, em planta, apresentará um comprimento 1,5cm, se a escala for 1:1.000.

Assinale a alternativa correta:

Entre os diferentes instrumentos utilizados na medição de distâncias horizontais, tem-se a trena. Sobre os erros que podem acontecer em uma medida direta de distância, avalie as afirmativas e identifique a(s) correta(s):

I- O erro relativo ao comprimento nominal da trena é um exemplo de erro na medida direta de distância.

II- O erro de catenária é um exemplo de erro na medida indireta, não ocorre nas medidas diretas.

III- O erro de medida ocasionado por falta de verticalidade da baliza quando posicionada sobre o ponto do alinhamento a ser medido, o que provoca encurtamento ou alongamento do alinhamento que se pretende medir.

IV- O erro de medida ocasionado por falta de verticalidade da baliza pode ser evitado utilizando-se um nível de bolha acoplado a uma cantoneira.

Assinale a alternativa correta:

Diversos são os métodos utilizados nos levantamentos topográficos. Sobre os métodos de determinação de medidas, avalie as afirmativas e identifique a(s) correta(s):

I- A medida direta de distância é realizada de forma direta e ocorre quando ela é determinada a partir da comparação com uma grandeza padrão, previamente estabelecida. Entre os instrumentos mais empregados, tem-se a trena.

II- A medida indireta de distância consiste em se determinar uma distância de maneira indireta. No campo, são observadas grandezas que se relacionam com a distância que se deseja mensurar, através de modelos matemáticos previamente conhecidos.

III- A medição eletrônica de distância baseia-se na determinação do tempo que leva uma onda eletromagnética para percorrer a distância de ida e volta, entre o equipamento de medição e o refletor (prisma).

IV- A medição de distância por radiação atômica baseia-se na determinação do comprimento de onda atômica para percorrer a distância de ida entre o equipamento emissor e o equipamento receptor.

Assinale a alternativa correta:

O planeta Terra pode ser considerado um gigantesco imã, devido à circulação de corrente elétrica em seu núcleo formado de ferro e níquel em estado líquido. Analise as afirmativas sobre o Norte Magnético e o Norte Geográfico e identifique a(s) correta(s):

I- O campo magnético ao redor da Terra tem a forma aproximada do campo magnético ao redor de um imã de barra simples. Esse campo exerce uma força de atração sobre a agulha da bússola, fazendo com que ela entre em movimento e se estabilize quando sua ponta imantada está apontando para o Norte magnético.

II- A Terra, na sua rotação diária, gira em torno de um eixo. Os pontos de encontro desse eixo com a superfície terrestre denominam-se de Polo Norte e Polo Sul verdadeiros ou geográficos.

III- Denomina-se Azimute o menor ângulo formado pela meridiana que materializa o alinhamento Norte – Sul e a direção considerada varia sempre de 0° a 90°.

IV- Denomina-se Rumo de uma direção, o ângulo formado entre a meridiana de origem que contém os Polos, magnéticos ou geográficos, e a direção considerada.

Assinale a alternativa correta:
