Assinale a alternativa correta a respeito dos sistemas de proteção contra descargas atmosféricas (SPDA) e aterramento.

Um galpão de manutenção mede 12 m de comprimento por 10 m de largura e deve possuir iluminância média de 750 lux no plano de trabalho. Cada luminária fornece 7200 lúmens úteis, e o fator de manutenção do sistema é 0,8, devido à presença de poeira e à degradação das lâmpadas ao longo do tempo. Desprezando outras perdas, o número mínimo de luminárias necessário para atingir o nível de iluminância especificado é

Assinale a alternativa verdadeira a respeito dos estabilizadores e nobreaks utilizados em instalações elétricas de baixa tensão.

Considerando os princípios de instalação e funcionamento de um dispositivo de proteção contra surtos (DPS), assinale a alternativa que apresenta sua função correta.

Um projeto residencial contemporâneo apresenta uma sala de estar de formato pentagonal regular, com lado de 6 metros. Considerando o que determina as normas brasileiras, o número mínimo de pontos de tomada a ser instalado nessa sala é

Segundo as resoluções vigentes da Agência Nacional de Energia Elétrica, o valor mínimo de fator de potência exigido para instalações consumidoras com conexão em tensão maior ou igual a 2,3 kV é

Uma instalação trifásica possui as seguintes cargas instaladas:

• Iluminação: 10 kW

• Tomadas de uso geral: 20 kW

• Motores: 37,5 kVA com fator de potência 0,8

Adote: Fatores de demanda de 1,0 para iluminação, 0,8 para tomadas e 0,6 para motores.

Assinale a alternativa que apresenta o valor que melhor se aproxima do fator de demanda global da instalação.

Em uma cabine primária de 13,8 kV/380 V, o transformador monofásico de 60 kVA foi submetido a ensaios de rotina para determinação de seu rendimento. No ensaio de circuito aberto, com o lado de baixa tensão (380 V) energizado, registrou-se corrente eficaz de 4,3 A e potência dissipada de 200 W. No ensaio de curto-circuito, com instrumentos no lado de alta tensão, observou-se tensão de 40 V, corrente de 32 A e potência de 800 W. Durante operação em carga nominal, o transformador atende equipamentos de ventilação industrial com fator de potência 0,8 indutivo. Nessas condições, o rendimento do transformador é de aproximadamente:

Uma subestação 13,8 kV/380 V alimenta um quadro geral de baixa tensão (BT) que supre um conjunto de cargas trifásicas com potência ativa de 180 kW a 380 V. O fator de potência global é inicialmente 0,60 (indutivo) e é corrigido para 0,90 (indutivo) por meio de banco automático de capacitores. Admite-se tensão e potência ativa constantes e desconsideram-se harmônicas. Nessas condições, assinale a alternativa que apresenta corretamente as reduções percentuais da corrente de linha no alimentador de BT (X) e das perdas ôhmicas nesse alimentador (Y) após a correção.

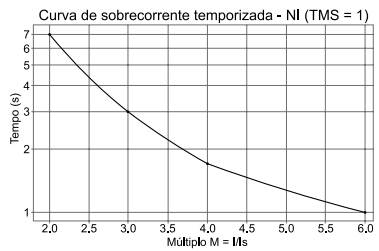

Em um alimentador de 13,8 kV, é utilizado um relé de sobrecorrente temporizado de tempo inverso (função ANSI 51) para proteção de sobrecorrente. O relé tem corrente de partida (pick-up) Is = 300 A e Time Multiplier Setting (TMS) igual a 0,20. Há também uma proteção instantânea (função ANSI 50) ajustada para atuar em 10 vezes Is com tempo fixo de 0,10s. O tempo de atuação da função 51 pode ser obtido usando a curva obtida para TMS = 1 a seguir:





Durante uma falta no alimentador, a corrente medida pelo relé é de 900 A. Assinale a alternativa que apresenta corretamente o tempo de atuação da proteção do alimentador.
