O sistema de aterramento de proteção consiste na ligação à terra d as massas e dos elementos condutores estranhos à instalação, visando à proteção contra:

Um dos principais fatores de desperdício de energia elétrica nos sistemas de iluminação é a manutenção deficiente onde não há planos de manutenção. A instalação que não apresenta uma manutenção adequada se degrada com o tempo, determinando:

As lâmpadas normalmente usadas em instalações elétricas residenciais de nominadas fluorescentes compactas e led bulbo têm base do tipo:

No uso de multímetros em medidas elétricas para análise de falhas de circuitos:

Muitos motores a presentam e levada corrente de partida. Para amenizar os efeitos elétricos da corrente de partida é usual empregar os seguintes dispositivos listados abaixo:

I - Interruptor diferencial residual, chave de partida direta e disjuntor eletromagnético.

II - Contator eletromagnético, bobina e capacitor.

III - Chave estrela-triângulo, chave compensadora e soft-starter.

IV - Inversor de frequência.

V - Resistência elétrica de aquecimento.

A opção que indica corretamente apenas as afirmativas como nomes de dispositivos que amenizam os efeitos da elevada corrente de partida é:

Em instalações elétricas, exige-se o uso de “condutores de proteção”, que interligam as massas e os elementos condutores direta ou indiretamente. Tais condutores de proteção, por força do costume, ainda hoje são chamados de fios terra, embora tal denominação não exista oficialmente. Com o uso de condutores terra, é necessária sua interligação a um barramento específico. Conforme aparece no item 3.3.2 da norma ABNT NBR 5410:2014, este barramento seria:

É comum na construção de uma nova edificação ou no aumento de carga de uma edificação já existente, haver a instalação de novos quadros elétricos. Para o dimensionamento físico (tamanho) do novo painel, deve ser levado em conta:

Em uma obra, verificou-se que no almoxarifado, que ficava afastado da linha de distribuição, as lâmpadas estavam acendendo muito fracas. Dentre as alternativas abaixo, marque a que corresponde à solução adequada para corrigir esse problema.

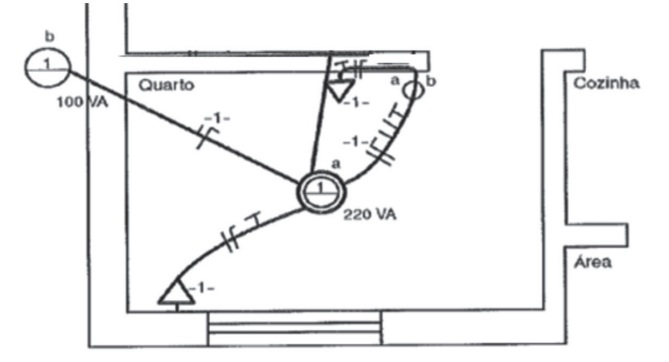

Para o segmento de projeto elétrico representado na figura à seguir, marque a alternativa que apresenta a quantidade de tomadas, interruptores e caixas octogonais necessárias para a execução.

É comum as concessionárias de energia, como a Enel, solicitarem aos consumidores uma declaração de carga no momento em que é feito o pedido de fornecimento de energia. Se as cargas informadas são:

- duas lâmpadas de 100 watts

- duas lâmpadas de 20 watts

- dois chuveiros de 4.400 watts

Marque a alternativa que apresenta a potência total:
