Ao utilizar equipamentos de guindar sobre base móvel, sua estabilidade deve ser garantida, assim como a da superfície onde será utilizado, atendendo às recomendações do fabricante ou do profissional legalmente habilitado. Devem ser mantidos o isolamento e a sinalização da área sob carga suspensa. Quando, no mesmo local, houver dois ou mais equipamentos de guindar com risco de interferência entre seus movimentos, deve haver sistema automatizado anticolisão instalado nos equipamentos ou sinaleiro capacitado e autorizado para coordenar os movimentos desses equipamentos. Considerando a utilização de equipamentos de guindar, os seguintes documentos, quando aplicáveis, devem ser disponibilizados no canteiro de obras, EXCETO:

O BIM (Building Information Modeling), ou Modelagem de Informação da Construção, permite diversos tipos de simulações tanto de processos quanto de produtos, o que possibilita que várias soluções possam ser previamente testadas e comparadas entre si, de modo relativamente fácil. O que tanto pode ser, por exemplo, a análise de diferentes propostas de cenários de aproveitamento em estudos de viabilidade quanto o estudo de fluxos de pessoas em um local público, o consumo de energia ou o sequenciamento na execução da obra. Isso é particularmente importante para o planejamento da obra, pois permite avaliar com bom grau de confiança se o cronograma físico proposto é realmente efetivo e viável. Estes aspectos resultam nos principais ganhos que as organizações de projeto podem obter em decorrência da implantação de processo de projeto BIM. Diante do exposto, assinale a afirmativa INCORRETA.

“Em tubulões encamisados, a camisa é concretada por trechos sobre a superfície do terreno (ou em escavação preliminar) e introduzida no terreno por escavação interna. Após introduzir um elemento no terreno, concreta-se o seguinte, e assim por diante, até atingir o comprimento final previsto. Para o dimensionamento estrutural devem ser considerados os seguintes coeficientes de ponderação: γf = 1,4; γc = 1,4; e, γs = 1,15. A armadura necessária pode ser colocada totalmente na camisa, ou parte nela e parte no núcleo. Quando o tubulão for escavado com uso de ar comprimido, a armadura transversal (estribos) deve ser calculada considerando-se uma pressão igual a vezes a máxima pressão de trabalho prevista, desprezando-se empuxos externos de solo e água.” Assinale a alternativa que completa corretamente a afirmativa anterior.

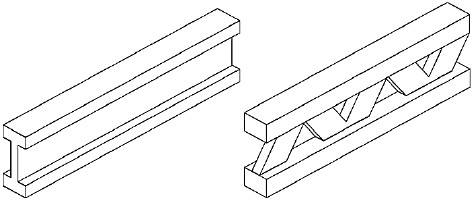

São os elementos compostos de banzos de madeira maciça com entalhe para encaixe colado e prensado da alma, que pode ser em madeira maciça, compensada, aglomerada ou treliçada com elementos em madeira maciça, conforme indicado na imagem. Este tipo de viga de madeira deve ser fabricado de forma que mantenham suas características, definidas pelo fabricante, em condições de utilização em obras, tais como exposição à água, ao vapor de água e ao cimento. As madeiras utilizadas para a fabricação das vigas devem ser oriundas de reflorestamento, devendo ser tratadas com produtos químicos que não agridam o meio ambiente e que possibilitem o descarte como madeira não tratada. A carga admissível de utilização deve ser calculada, utilizando um coeficiente de segurança igual ou superior a 2,25, sobre a resistência última característica, ou qualquer outro efeito. O valor da resistência última característica deve ser obtido através de ensaios ou norma específica.

A imagem representa esquemas de madeira:

Observe a imagem a seguir:

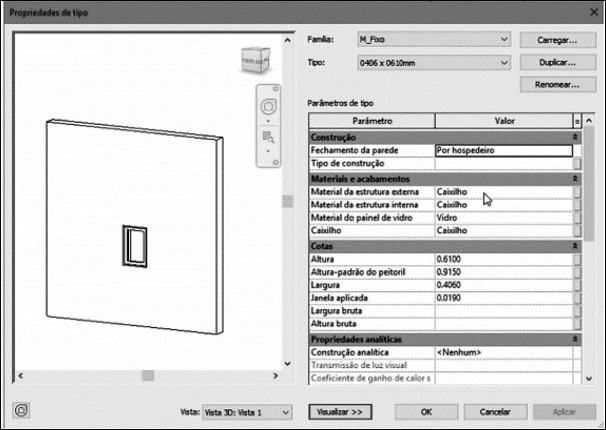

O software revit architecture é amplamente utilizado em empresas de engenharia e arquitetura para a confecção de projetos diversos, a fim de garantir qualidade e economia nas obras, pois um bom projeto resulta em bons serviços. A imagem faz parte de elementos do software revit, o qual traz as propriedades do tipo de:

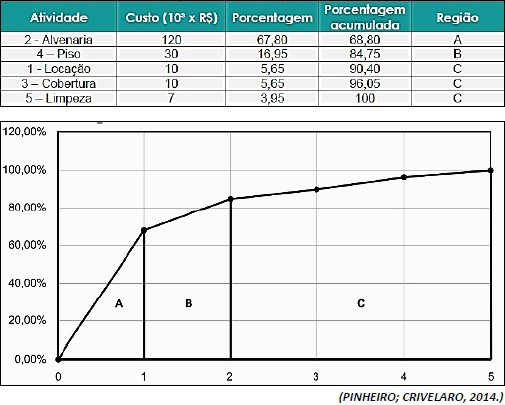

Observe a tabela e o gráfico a seguir:

A curva ABC é muito útil para o administrador de uma obra, pois permite que ele tenha atenção às atividades mais onerosas. A classificação das atividades é feita em ordem decrescente de custos conforme a tabela, constando, também, a porcentagem simples e acumulada de cada atividade já organizada em categorias por região. De acordo com a tabela e o gráfico, assinale a afirmativa correta.

A análise das estruturas de alvenaria pode ser realizada considerando-se um comportamento elástico-linear para os materiais, mesmo para a verificação de estados-limite últimos. A consideração aproximada da não linearidade física pode ser realizada admitindo a rigidez dos elementos estruturais. A dispersão de qualquer ação vertical concentrada ou distribuída sobre um trecho de um elemento ocorre por uma inclinação α, em relação ao plano horizontal, podendo-se utilizar essa especificação tanto para a determinação da parte de um elemento que, efetivamente, trabalha para resistir a uma ação quanto para a parte de um carregamento que, eventualmente, atue sobre um elemento, conforme ilustra a imagem a seguir:

Infere-se que o valor de α é igual a:

O Benefício e Despesas Indiretas (BDI) é a expectativa do resultado (lucro, também chamado benefício ou bonificação), incluindo o valor das despesas indiretas decorridas da execução de um determinado serviço ou obra. Sendo a administração central = 4%; seguro = 0,5%; garantia: 0,5%; despesas financeiras = 1,0%; lucro = 6%; e, os impostos = 10%. Calcule o BDI para os dados citados.

Observe a imagem a seguir:

Os diagramas de tensão sob os blocos de fundação devem ser obtidos de forma similar aos das sapatas. Os blocos de fundação devem ser dimensionados de tal maneira que o ângulo β, mostrado na imagem, seja maior ou igual a:

Em fundações profundas, no caso de ocorrência de camada de argila mole, devem ser utilizadas estacas com características estruturais mínimas em função dos comprimentos cravados, considerando a espessura da camada de argila mole; o processo de cravação; a inércia do elemento; o número de emendas; a linearidade do eixo; e, os momentos de segunda ordem. Diante do exposto, marque V para as afirmativas verdadeiras e F para as falsas.

( ) Menor momento resistente de sua seção transversal → W_min ≥ 930 cm².

( ) Estacas com comprimentos entre 20,0 m e 30,0 m → raio de giração (i) ≥ 5,4 cm.

( ) Estacas com comprimentos acima de 30,0 m → raio de giração (i) ≥ 6,4 cm.

( ) Os menores momentos resistentes para as seções transversais das estacas pretendem reduzir a possibilidade de ocorrência de instabilidade dinâmica direcional (drapejamento) durante a cravação dessas estacas através de camadas de argila dura.

A sequência está correta em
