Prova Completa: Desenhista Projetista - Arquitetura (SARAH

4233843 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Legislação e NormasNormas sobre Processos de Projetos na Arquitetura
Processos de Projeto

Durante o desenvolvimento de um projeto arquitetônico e urbanístico para um equipamento público, o desenhista de arquitetura recebe arquivos de diferentes disciplinas para compor as pranchas do anteprojeto. Ao inserir esses arquivos, observa-se desalinhamento entre elementos, diferenças de escala e inconsistências nas cotas.

Considerando as atribuições do desenhista e as boas práticas na elaboração de desenhos técnicos, a ação mais adequada é

Provas

Questão presente nas seguintes provas

4233842 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Arquitetura DigitalBIM
Processos de ProjetoEtapas do Processo

Durante o desenvolvimento de um projeto urbanístico para a implantação de um complexo hospitalar, o desenhista de arquitetura precisa inserir no desenho informações do sistema viário e das redes existentes (drenagem, energia e saneamento), garantindo o correto posicionamento dos elementos e a compatibilização entre os arquivos.

Considerando as boas práticas no uso de CAD/BIM, a ação mais adequada é

Provas

Questão presente nas seguintes provas

4233841 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Arquitetura DigitalBIM

Durante o desenvolvimento de um projeto hospitalar em ambiente BIM, a contratante estabeleceu como requisito que o modelo digital seja utilizado não apenas para projeto e compatibilização, mas também para apoio à operação e à manutenção da edificação após a entrega, incluindo a gestão de ativos, como equipamentos médicos, sistemas de climatização e redes de gases medicinais.

Nesse contexto, a estratégia mais adequada de uso do BIM é

A

consolidar o modelo final apenas ao término da obra, inserindo manualmente as informações de equipamentos e sistemas para uso posterior.

B

limitar o uso do BIM à fase de projeto executivo, exportando pranchas em CAD para utilização pela equipe de operação e manutenção.

C

priorizar a modelagem geométrica detalhada (LOD elevado) de todos os elementos, independentemente das informações associadas, garantindo maior fidelidade visual do modelo.

D

estruturar o modelo com informações não geométricas padronizadas (parâmetros e propriedades), compatíveis com sistemas de gestão de ativos, definidas desde as fases iniciais do projeto.

Provas

Questão presente nas seguintes provas

4233840 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Arquitetura DigitalCAD e AutoCAD

No desenvolvimento de um projeto arquitetônico em CAD, a equipe multidisciplinar trabalha simultaneamente nos projetos de arquitetura, de instalações elétricas, de gases medicinais e de climatização. O empreendimento exige frequentes revisões de layout, compatibilização entre disciplinas e emissão de pranchas atualizadas ao longo das fases de projeto.

Considerando a necessidade de organização, interoperabilidade entre equipes e controle de revisões, assinale a opção que apresenta a prática mais adequada no uso de CAD nesse contexto.

A

Unificar o projeto ao final da compatibilização, explodindo blocos e referências externas para permitir ajustes diretos em qualquer elemento.

B

Centralizar todos os elementos das diferentes disciplinas em um único arquivo, utilizando poucos layers, para facilitar a visualização global do projeto.

C

Trabalhar com arquivos independentes para cada disciplina, inserindo-os como referências externas (XREF), com padronização de layers, escalas e sistemas de coordenadas.

D

Manter arquivos separados por disciplina, porém, realizando a cópia (copy/paste) dos elementos entre arquivos a cada revisão, evitando dependência entre equipes.

Provas

Questão presente nas seguintes provas

4233839 Ano: 2026
Disciplina: Direito Urbanístico
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Princípios do Direito UrbanísticoDireito de Construir
Legislação Estadual e MunicipalLeis Municipais

Na elaboração de um projeto arquitetônico para licenciamento de um hospital junto ao órgão municipal competente, o desenhista adotou rigorosamente as normas de representação gráfica da Associação Brasileira de Normas Técnicas. Contudo, ao se protocolar o projeto, foi exigida a inclusão de informações adicionais não previstas nessas normas, como quadro de áreas específico, indicação detalhada de fluxos e elementos voltados à análise sanitária.

Nesse contexto, a exigência do órgão licenciador

A

só pode ser atendida mediante revisão formal das normas técnicas aplicáveis ao projeto arquitetônico.

B

configura inadequação técnica do projeto, pois extrapola o conteúdo normativo definido pelas normas da ABNT.

C

deve ser desconsiderada, uma vez que apenas normas técnicas possuem caráter vinculante na elaboração de desenhos arquitetônicos.

D

é válida, pois a legislação e os regulamentos administrativos podem demandar representações complementares para fins de análise e aprovação.

Provas

Questão presente nas seguintes provas

4233838 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação
ProjetosCirculação Vertical

ATENÇÃO: use o relato a seguir para responder à questão.

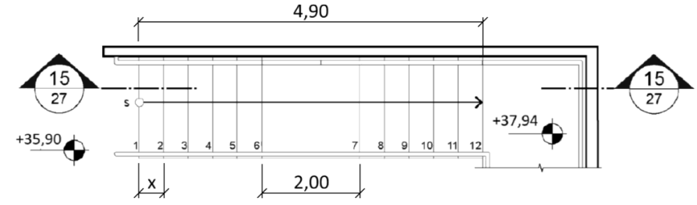

A figura a seguir apresenta a planta de uma escada integrante do projeto arquitetônico de um hospital, com indicação das cotas altimétricas, da numeração dos degraus e das dimensões lineares relevantes para sua execução.

Enunciado 4635700-1

Cotas em metros.

Considere o símbolo apresentado na planta da escada, também indicado a seguir.

Enunciado 4635700-2

Esse símbolo indica que a vista em

Provas

Questão presente nas seguintes provas

4233837 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação
ProjetosCirculação Vertical

ATENÇÃO: use o relato a seguir para responder à questão.

A figura a seguir apresenta a planta de uma escada integrante do projeto arquitetônico de um hospital, com indicação das cotas altimétricas, da numeração dos degraus e das dimensões lineares relevantes para sua execução.

Enunciado 4635699-1

Cotas em metros.

No trecho correspondente aos degraus 1 a 6 e 8 a 12, admite-se que o piso seja uniforme. Além disso, todos os degraus possuem o mesmo espelho.

Nessas condições, o valor de x, correspondente ao piso desses degraus, e o espelho desses degraus valem, respectivamente:

Provas

Questão presente nas seguintes provas

4233836 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação

Leia o texto a seguir, extraído da NBR 6492:2021.

As larguras das linhas devem ser escolhidas de acordo com o tipo, tamanho, escala do desenho e os métodos de reprodução. As proporcionalidades dos desenhos, que definem as larguras, são indicadas preferencialmente na Tabela A.2.

Tabela A.2 - Larguras de linha (pesos gráficos) Dimensões em milímetros
Grupos de linhas	Extralarga	Larga	Estreita
...	...	...	...
0,50	(1)	(2)	(3)
...	...	...	...

Na tabela indicada pela norma, as espessuras (1), (2) e (3) valem, em milímetros, respectivamente:

Provas

Questão presente nas seguintes provas

4233835 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação

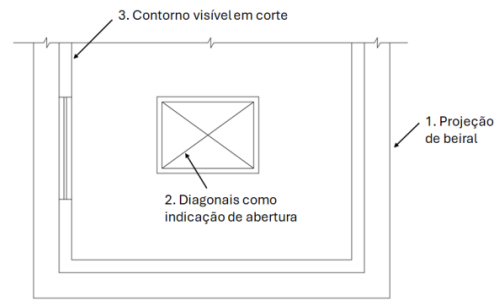

Um desenhista elabora parte da planta baixa do pavimento superior de uma edificação, obtendo o desenho a seguir.
Enunciado 4635697-1

Esse desenho, por engano, foi construído com linhas contínuas estreitas e, agora, o desenhista precisa ajustá-lo. Desse modo, as linhas indicadas pelos números 1, 2 e 3 devem ser modificadas, respectivamente, para linha

Provas

Questão presente nas seguintes provas

4233834 Ano: 2026
Disciplina: Arquitetura
Banca: SARAH
Orgão: SARAH

Provas:

Desenhista Projetista - Arquitetura
Provas ×

Desenho Técnico
Expressão e Representação

Sobre a cotagem de plantas de arquitetura, normatizada pela NBR 6492:2021, analise as afirmativas a seguir.

I. Deve-se evitar a duplicação de cotas.
II. Os limites de linhas de cota podem ser representados por traço inclinado a 45º, por círculo preenchido ou por seta preenchida.
III. As linhas de cota devem estar preferencialmente dentro do desenho.

Está correto o que se afirma em
