Após os serviços de escavação, abertura de vala e assentamento de tubos pré-fabricados de concreto nas obras de drenagem de águas pluviais, é necessário proceder ao reaterro da vala com material solto de boa qualidade, em camadas com espessura máxima de

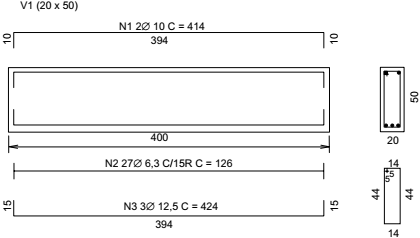

A figura que representa uma viga de concreto armado com 4 m de comprimento e seção retangular 0,20 m por 0,50 m foi armada com aço CA50.

Medidas em centímetros

Se as massas das barras de diâmetros 6,3 mm, 10 mm e 12,5 mm são, respectivamente, 0,25 kg/m, 0,40 kg/m e 0,95 kg/m, então, o consumo de aço para a montagem dessa viga é aproximadamente,

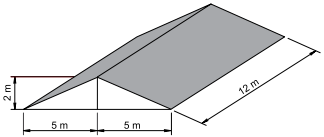

Considere a cobertura da figura para o projeto das instalações de drenagem de águas pluviais.

Se o índice pluviométrico na região onde for construída a residência é de 150 mm/h, a vazão de projeto para o dimensionamento das calhas é de

Para garantir a segurança nas obras de construção civil, as escadas provisórias de uso coletivo devem ser dimensionadas em função do fluxo de trabalhadores, respeitando-se a largura mínima de X m, devendo ter, pelo menos a cada Y m de altura, um patamar intermediário. Os valores de X e Y são, correta e respectivamente,

No dimensionamento de vigas convencionais de concreto armado no estado-limite último, para as combinações normais das ações e executadas em condições desfavoráveis de adensamento manual do concreto, com f_ck igual a 30,8 MPa e verificado em data igual ou superior aos 28 dias, a distribuição de tensões no concreto se faz de acordo com o diagrama parábola-retângulo, com tensão de pico de cálculo do concreto igual a

Em um edifício de múltiplos pavimentos, com altura total de 36 m, construído com estrutura de elementos pré-moldados de concreto, considerando as combinações frequentes das ações, o deslocamento horizontal global máximo da estrutura dos elementos pré-moldados, sem encunhamento de outros elementos, é de

No projeto e execução de valas localizadas no leito carroçável das ruas, a distância mínima entre as tubulações de água e de esgoto deve ser de X m, e a tubulação de água deve ficar, no mínimo, Y m acima da tubulação de esgoto. Os valores de X e Y são, correta e respectivamente,

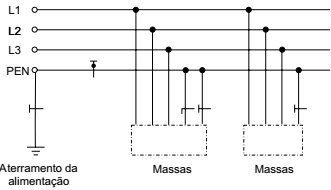

Considere o esquema de aterramento utilizado nas instalações elétricas prediais, no qual as funções de neutro e de proteção são combinadas em um único condutor, na totalidade do esquema da figura.

Esse esquema de aterramento da figura utilizado é denominado esquema

O ponto de entrada de água do reservatório inferior de um edifício encontra-se a 3,0 m abaixo da tubulação da rede pública, e o comprimento da tubulação entre a rede pública e o reservatório inferior, incluído todos os comprimentos equivalentes das singularidades, é de 20 m. Se a pressão no ponto de tomada d’água da rede pública é 12,4 mca, e a perda de carga unitária é 0,08 m/m, a pressão disponível na entrada do reservatório inferior é

Nos sistemas de aproveitamento de água da chuva de coberturas para fins não potáveis, devem ser realizadas inspeção e manutenção periódicas de todos os componentes do sistema. As frequências de inspeção dos dispositivos de descarte de detritos, das calhas, das bombas e dos reservatórios são, correta e respectivamente,
