Tendo como referência inicial essas figuras e as informações a elas relacionadas, julgue o seguinte item.

Os dutos de ventilação natural devem formar um sistema que integre o duto de entrada de ar e o duto de saída de ar através da antecâmara da escada.

Tendo como referência inicial o projeto do edifício do Ministério da Educação e Saúde, construído no Rio de Janeiro mostrado na figura anterior, julgue o próximo item, com relação ao modernismo na arquitetura brasileira.

Apesar de apresentar traços das ideias modernistas, a obra do arquiteto russo Gregori Warchavchik exerceu pouca influência no estabelecimento da nova arquitetura no Brasil.

Tendo como referência inicial o projeto do edifício do Ministério da Educação e Saúde, construído no Rio de Janeiro mostrado na figura anterior, julgue o próximo item, com relação ao modernismo na arquitetura brasileira.

O edifício em questão foi a primeira obra da arquitetura moderna brasileira, de caráter monumental, a apresentar os cinco princípios básicos postulados por Le Corbusier: planta livre, fachada livre, pilotis, terraço-jardim e janelas em fita.

Com relação ao paisagismo nos espaços livres urbanos e nos espaços vinculados à edificação, julgue o próximo item.
No projeto de arborização urbana, a localização das árvores é tão importante quanto a escolha das espécies; como exemplo, para evitar que galhos da vegetação invadam apartamentos, é recomendado que a árvore fique afastada a uma distância equivalente ao raio de sua copa.

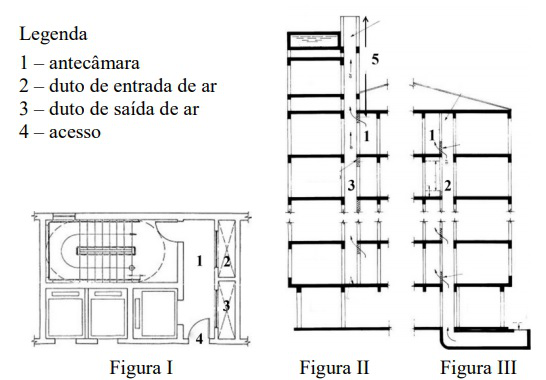

As figuras de I a III a seguir, retiradas e adaptadas da NBR 9077:2001, mostram, respectivamente, a planta de uma escada enclausurada, o corte com duto de saída de ar e o corte com duto de entrada de ar.

As figuras de I a III a seguir, retiradas e adaptadas da NBR 9077:2001, mostram, respectivamente, a planta de uma escada enclausurada, o corte com duto de saída de ar e o corte com duto de entrada de ar.

Acerca de diferentes tipos de conexões para instalações de água fria da série marrom, julgue o item a seguir, relativo a instalações hidrossanitárias.

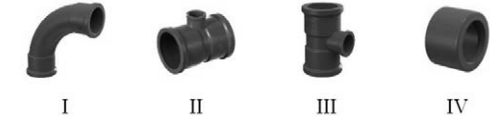

Nas figuras de I a IV a seguir, são mostradas, respectivamente, uma curva de 90° soldável, um tê de redução soldável, um tê de ampliação soldável e uma bucha de redução curta soldável.

Acerca de diferentes tipos de conexões para instalações de água fria da série marrom, julgue o item a seguir, relativo a instalações hidrossanitárias.

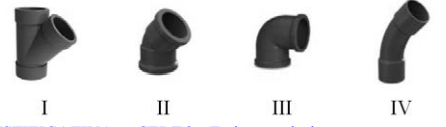

A seguir, as figuras de I a IV apresentam, respectivamente, uma junção de 45° com bolsas, um joelho de 45°, um joelho de 90° soldável e uma curva de 45° soldável.

Acerca de diferentes tipos de conexões para instalações de água fria da série marrom, julgue o item a seguir, relativo a instalações hidrossanitárias.

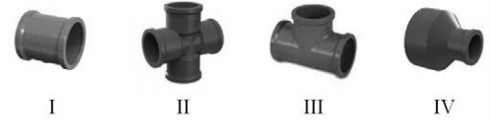

As figuras de I a IV a seguir mostram, respectivamente, uma luva soldável, uma cruzeta soldável, um tê de redução soldável e uma bucha de redução longa soldável.

Considerando essa figura, que mostra a carta solar de São Paulo (latitude 23° 61’), julgue o próximo item.

Situação hipotética: Um arquiteto deverá estabelecer o desenho de brises de uma edificação inserida com a mesma orientação sobre o centro do círculo da carta solar de São Paulo apresentada anteriormente. Para representar a planta dessa edificação, ele desenhou o seguinte retângulo. Na dimensão menor do retângulo estarão as empenas cegas da edificação.

Assertiva: Nesse caso, na fachada sul, localizada no lado maior do retângulo, deverão ser instalados brises horizontais. Na fachada norte, deverá ser instalado um brise composto (vertical e horizontal).

Considerando essa figura, que mostra a carta solar de São Paulo (latitude 23° 61’), julgue o próximo item.

Na figura, os dias 22 de junho e 22 de dezembro correspondem aos equinócios, enquanto os dias 23 de setembro e 21 de março são os solstícios.
