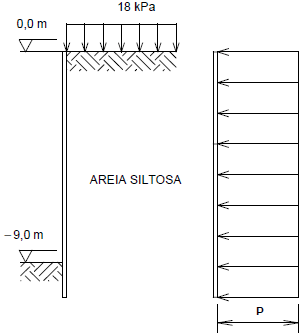

Para a implantação de um estacionamento na cota – 9,0 m de um terreno destinado à construção de um novo edifício, considere o croqui esquemático da escavação e o diagrama de pressões indicados na figura a seguir:

Dados:
− Peso específico da areia siltosa = 22 kN/m³
Considere:
− Diagrama de pressão: P = 0,65 × γ ×H×Ka
Onde:
Diferença de cotas = H
Coeficiente de empuxo ativo Ka = 1/3

O valor da pressão ativa “P”, em kPa, é:

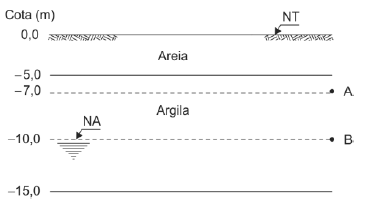

Considere o perfil geotécnico de um terreno mapeado por sondagem de simples reconhecimento da figura a seguir.

Dados:
− Peso específico da areia = 18,0 kN/m³.
− Peso específico saturado da argila = 21,0 kN/m³.
− Argila saturada por capilaridade até 5 m acima do nível da água (NA).

Considerando a capilaridade, os valores das tensões efetivas nos pontos A e B do perfil, respectivamente, nas cotas −7,0 m e −10,0 m, em kPa, são

Uma amostra indeformada coletada nas obras de escavação de um novo empreendimento público possui teor de umidade de 40% e índice de vazios igual a 1. Como o peso específico dos sólidos é 26,0 kN/m³, então, o peso específico natural da amostra, em kN/m³, é

Nos desenhos técnicos das obras de concreto simples ou armado, para execução de formas, segundo os padrões normativos, a designação das peças será feita mediante o emprego de símbolos e seguidos do respectivo número de ordem. Para paredes, blocos, sapatas e tirantes empregam-se, respectivamente, as seguintes denominações:

No revestimento de paredes e tetos de argamassas inorgânicas de uma obra, observou-se, em período breve após a aplicação do revestimento, o aparecimento de vesículas com interior vermelho. Tal fenômeno deve-se

Nos projetos de alvenaria estrutural, o comprimento de trecho de alvenaria, fora do plano da seção, considerado para aumento de rigidez da seção transversal denomina-se

As obras de escavação, para a implantação de um novo projeto municipal, serão executadas em solo homogêneo de areia argilosa, com bons parâmetros geomecânicos (valores elevados de coesão e ângulo de atrito e alta compacidade), ausência de NA (nível d’água) e cargas de tráfego, com profundidade total de 1,25 m. Considerando as boas condições da vizinhança e ausência de prédios adjacentes às obras de escavação, além de não existir possibilidade de vibrações junto às escavações a serem realizadas, pode-se afirmar que a escavação

Para uma obra pública optou-se por utilizar, como elemento de fundação, estacas moldadas in loco executadas mediante introdução no terreno, por rotação, de um trado helicoidal constituído por segmentos de pequeno comprimento (aproximadamente 1,0 m), rosqueados, e injeção de argamassa pela própria haste central do trado, simultaneamente à sua retirada. Considerando a descrição acima, o elemento de fundação utilizado foi estaca

Para garantir a segurança nos canteiros de obra, os andaimes devem possuir sistema de acesso, de maneira segura, quando superior a X m de altura. O valor de X é

Para o nivelamento de uma poligonal topográfica aberta, considere as seguintes leituras de mira em metros:

Dados:

− Cota estaca A-101 = 152,50 m.

− Altura de ajuste do equipamento para o nivelamento da poligonal aberta = 1,50 m.

A estaca A-103 possui cota, em metros, de
