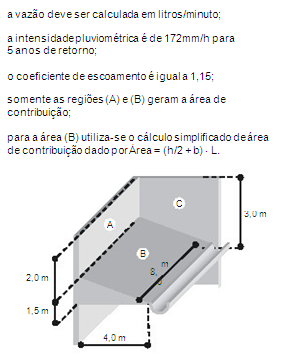

Para dimensionar um sistema de captação de águas plu- viais de uma residência, esquematizado abaixo, é preciso calcular a área de contribuição máxima que pode atingir o sistema e, depois, calcular a vazão que atingirá a calha. Desta maneira, sabendo que:

Pode-se afirmar que os valores para a área de contri- buição e para a vazão na calha serão, respectivamente,

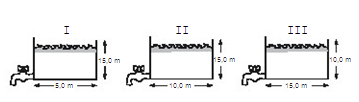

Verifique as características geométricas dos reservatórios de água representados abaixo. Estão cheios até o limite indicado nas cotas ao lado de cada desenho.

Desprezando qualquer perda de carga localizada ou dis- tribuída no sistema, desde o nível superior de água até o eixo da torneira indicada na base de cada reservatório, é correto afirmar que

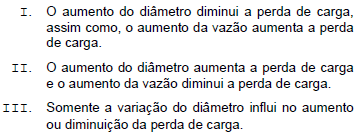

Os aparelhos hidráulicos devem ser instalados de acordo com um projeto adequado de sistemas prediais de água fria. Para tanto, as perdas de carga são elementos decisivos no estudo de um bom projeto. Desses valores de perda de carga aparece em destaque o valor da perda de carga unitária, identificada na norma por "J" e medida em kPa/m. Considerando essa grandeza, são apresentadas as proposições abaixo.

É INCORRETO o que se afirma em

Ao realizar a inspeção de uma cantina constatou-se manchas escuras próximas à base da edificação, em todas as paredes externas. Após breve análise do local, entrevistas com trabalhadores na obra e algumas observações, concluiu-se que as manchas eram decorrentes de infiltrações. Pode-se afirmar que as infiltrações são provocadas por

Uma das atividades atribuídas na fase de concretagem de estruturas, para promover o aumento da racionalização na produção em edifícios, é

Para executar uma obra em uma casa de alto padrão é necessário analisar quais materiais devem ser empregados. É preciso uma sala de música (1) com isolamento acústico. Um atelier (2) à prova de fogo e com paredes resistentes a impactos. Uma sala para meditação (3) em formato redondo e um laboratório (4) resistente à umidade, pois abrigará flores que ficarão fixas nas paredes recebendo irrigação direta. O laboratório é o único cômodo que possui três das quatro paredes em contato com o meio externo. Os outros cômodos da casa são todos internos. Todas as vedações serão executadas "entre lajes", ou seja, todos os cômodos terão cobertura de laje impermeabilizada.

Sabendo que:

I. Deve-se utilizar um tipo diferente de vedação para cada ambiente.

II. Os tipos de vedação à disposição são gesso acartonado pintado, alvenaria de blocos cerâmicos (revestidos de argamassa comum), placas cimentícias revestidas de azulejos e alvenaria estrutural aparente.

III. Nenhum dos cômodos será impermeabilizado interna ou externamente.

IV. Nenhum dos cômodos possui paredes contíguas.

Pode-se afirmar que os tipos de vedação mais indicados para os casos (1), (2), (3) e (4), são, respectivamente,

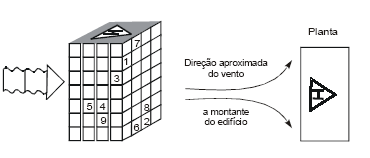

Em uma obra serão instaladas esquadrias com grande área de vidro. O edifício terá 20 andares e, com certeza, sofrerá a ação do vento por toda sua edificação. Assim, essas esquadrias serão afetadas também. Na figura abaixo pode-se verificar o posicionamento do edifício em relação ao ângulo de maior ação do vento.

O edifício encontra-se em área de velocidade do vento de média a alta e, por conta disso, algumas janelas precisarão receber instalações mais resistentes que as demais. Além disso, está em uma vizinhança com poucas obstruções sendo o edifício o maior obstáculo. As janelas são amplas medindo 2,5 m × 2,0 m. Elas devem ser instaladas respeitando a intensidade do vento que incide em cada região do edifício gerando áreas de sobrepressão ou subpressão. As regiões onde existir subpressão receberão janelas com sistemas de instalação reforçados. Dessa maneira, de acordo com o projeto e seus conhecimentos sobre a ação dos ventos em edificações deve-se melhorar os pontos de fixação das janelas

Em vistoria ao pátio de armazenamento de materiais, verificou-se que os sacos de cimento apresentavam as embalagens com marcas de umidade, rasgadas, e estavam acondicionados sobre paletes. Na disposição do empilhamento, os produtos fabricados e recebidos aais recentemente estavam por cima. Após conclusão da análise deve-se

Após a conclusão de uma edificação em alvenaria estrutural não armada, foi necessário embutir, posteriormente, uma tubulaçao elétrica de em parede de pé direito de 300 cm, com porta de 220 cm de altura em uma de suas extremidades. Para a instalaçao correta desta tubulação, deve-se

O engenheiro responsável pela obra deve orientar os funcionários para o uso e guarda dos Equipamentos de proteção individual -EPI. Num trabalho de concretagem do 8º andar de um edifício, o profissional responsável deve usar, obrigatoriamente,
