A viga hiperestática da figura está submetida a uma carga uniformemente distribuída de 40kN/m ao longo de seus dois tramos.

A reação no apoio intermediário é

Uma barra de treliça com 1,5 m de comprimento está submetida a uma força de tração de 20 kN. Se a área da seção transversal da barra é igual a 5 cm² e o módulo de elasticidade é 200 000 MPa, então, o alongamento que ocorre na barra é

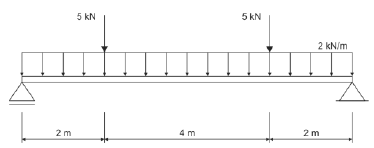

A viga simplesmente apoiada da figura está submetida a uma carga uniforme de 2 kN/m em todo o seu vão de 8 m e a duas cargas concentradas de 5 kN.

O momento fletor máximo que traciona as fibras inferiores da viga é

A viga engastada da figura, com vão de 2 m, está submetida a uma força concentrada de 10 kN na extremidade livre.

Se a seção transversal da viga for retangular, com largura de 10 cm, e a tensão admissível da viga ao cisalhamento for de 0,60 MPa, então, a altura mínima da viga para resistir à tensão de cisalhamento, deve ser

Após a finalização do orçamento, o custo total de uma obra foi calculado em R$ 200.000,00. A construtora almeja o lucro de 14%. Se os impostos a serem recolhidos atingem 6%, o preço de venda da obra, é de

Nas instalações usuais de sistemas prediais de água quente, a temperatura da água em tubulações de distribuição da água dentro de ambientes sanitários dotados de misturadores convencionais, deve ser limitada a

Para instalar um ponto de água em um edifício foram utilizados 10 m de tubulação, dois Tês de passagem direta, quatro cotovelos de 90°, um registro de pressão e um registro de gaveta. Os comprimentos equivalentes do Tê de passagem direta é 0,6 m, do cotovelo de 90° é 0,8 m, do registro de pressão é 0,4 m e do registro de gaveta é 0,2 m. Se a pressão na tomada da água é 12 mca e a perda de carga unitária é 0,04, então, a pressão da água no ponto instalado é

O aparelho a gás do tipo A (fogão, forno, churrasqueira, aquecedor de ambiente, secadora e lareira), com potência de até 16 kW, pode ser instalado em ambientes internos de volume bruto mínimo de

Considere o elemento abaixo.

O elemento pré-fabricado de concreto estrutural da figura, empregado na construção de lajes, é denominado

Considere a treliça metálica da figura, submetida a três forças concentradas de 12 kN.

As forças nas barras AB e AE, em módulo, são, em kN, respectivamente,
