Para responder à questão, considere o diagrama de fase Ferro-Carbono apresentado abaixo.

Diagrama de Fase Fero-Carbeto de Ferro. FONTE: Autoria própria.

Dados os pontos A (0,76%p C a 727ºC) e B (4,3%p C a 1147°C) indicados na figura 2, os pontos eutético e eutetoide são, respectivamente,

Para responder à questão, considere o diagrama de fase Ferro-Carbono apresentado abaixo.

Diagrama de Fase Fero-Carbeto de Ferro. FONTE: Autoria própria.

Para uma liga hipoeutetoide com 0,45%p C, resfriada lentamente abaixo de 600°C, as fases presentes são

Considere o diagrama de fase Pb-Sn abaixo.

Figura 1 - Diagrama de Fase Pb-Sn

Fonte: Autoria própria.

No diagrama de fase Pb-Sn, a composição das fases presentes para uma liga 60%p Sn- 40%p Pb a 80°C será de

Um determinado material, hipoteticamente estimado e extrapolado para facilitar os cálculos, possui uma célula unitária com as seguintes dimensões: a = 0,2 nm, b = 0,2 nm e c = 0,2 nm, com !$ α !$ = !$ β !$ = γ = 90°. Considere ainda que esse material possui 4 átomos por célula unitária, peso atômico de 50 g/mol e volume da célula unitária de 8 x 10^-24 cm³ e o número de Avogadro 6 x 10²³ átomos/mol. Assim, a estrutura cristalina e a densidade desse material serão, respectivamente,

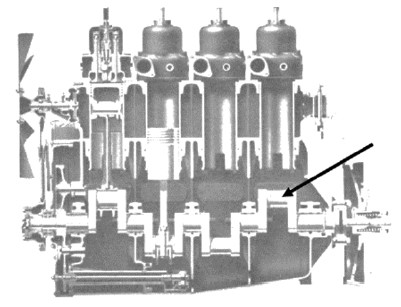

Um carro com motorização flex está parado para a realização de uma manutenção corretiva. O encarregado envia a imagem abaixo indicando com uma seta a peça que deve ser trocada.

Fonte: FRANCO , I.; LABRYN, P.Internal- Combustion Locomotives and Motor Coaches . [s .l.] Springer Nether lands , 1931.

Na figura, a peça apontada pela seta é

Um carro com motorização flex está parado na oficina com a luz de injeção eletrônica acesa no painel. O responsável é chamado para identificar o problema e, ao analisar por meio de um scanner automotivo, identifica que o defeito ocorreu pela baixa eficiência do catalizador. O sensor que fornece essa informação é o de

Um veículo com motorização a diesel, turbocompressor e intercooler está apresentando como único problema a falta de força, prejudicando o desempenho em subidas ou quando carregado. Sendo assim, avalie as causas do problema identificado nesse carro apresentadas abaixo.

I Excesso de combustível na combustão.

II Problema no turbocompressor.

III Baixa vazão de combustível.

IV Desgaste natural das velas de ignição.

Estão corretas as causas apresentadas nos itens

O correto funcionamento de um sistema de refrigeração ocorre a partir do adequado funcionamento de cada componente do sistema. Dessa forma, o dispositivo responsável por realizar a troca de calor entre o fluido refrigerante e o ambiente de forma que, em condições normais, a saída do fluido refrigerante de seu interior seja na forma de líquido sub-resfriado denomina-se

O conforto de um ambiente vai além de apenas regular a temperatura. O controle da umidade desempenha papel importante nessa tarefa. Para isso, a psicrometria é uma das ciências que desempenha papel-chave nesse estudo. Considerando o exposto, avalie as afirmativas abaixo.

I Quanto maior for a diferença entre a temperatura de bulbo úmido e a temperatura de bulbo seco, maior será a umidade do ambiente.

II Ar úmido é uma mistura de ar seco e vapor de água.

III O psicrômetro é um instrumento composto por um termômetro de bulbo seco e um manômetro.

IV A refrigeração de climas quentes e secos pode ser realizada borrifando água no ambiente.

Estão corretas as afirmativas dos itens

Máquinas térmicas estão presentes em diversas aplicações dentro da engenharia. Saber quão eficiente é esse equipamento torna-se essencial em um contexto global de redução de emissões. Considerando um ciclo de potência que tem como fonte de energia a queima de gás natural capaz de fornecer 200 kJ e sabendo que esse sistema libera 140 kJ para o ambiente, a eficiência térmica desse equipamento será de
