Os compressores têm a sua taxa de compressão afetada pela densidade do gás, especialmente os centrífugos. É sabido que uma taxa de compressão de 140 psia de pressão de descarga para uma pressão de 14 psia de sucção, que é de 10:1, representa uma taxa bem alta.

Nesse contexto, é correto afirmar, sobre os compressores, que

Uma viga homogênea cuja seção transversal tem área de 1 600 mm² é fixada em uma laje rígida, a fim de sustentar uma carga de tração de até 160 kN. A viga é de aço, com módulo de elasticidade longitudinal igual a 200 000 MPa, e possui comprimento de 4 metros. A tensão limite de escoamento do material da barra é de 220 MPa, e a tensão limite de ruptura é de 300 MPa. O coeficiente de segurança desse projeto foi fixado em, pelo menos, 1,8.

É correto afirmar que o alongamento total da barra submetida à carga máxima é de

Dados: !$ \sigma = E . \delta; \sigma = F/A; \delta = \Delta \ell/\ell !$.

As máquinas em geral utilizam sistemas mecânicos de transmissão de velocidades, forças e/ou torques. Na extremidade do eixo de um motor elétrico, é colocado um acoplamento que o vincula a um redutor de velocidades. O redutor recebe do eixo do motor uma rotação de 1 020 rpm e um torque (momento de torção Mt) de 70 N . m. No eixo de saída do redutor, a rotação é igual a 60 rpm. O rendimento do redutor e do acoplamento juntos é de 80 %.

Dados: Potência = 2 . !$ \pi !$ . rotação . Torque.

Admita: !$ \pi !$ = 3; Watt = N . m / s; Mt = F . R.

É correto afirmar que o torque e a potência na saída do redutor valem, respectivamente,

Nos dimensionamentos mecânicos, não basta considerar apenas os esforços e as tensões convencionais. É correto afirmar que o fenômeno da concentração de tensões altera a distribuição de tensões e pode ocorrer em certas regiões das peças mecânicas,

Nas aplicações de materiais de construção mecânica, é especialmente importante o conhecimento consistente e o entendimento das propriedades dos materiais. Entre os materiais mais aplicados, os aços se destacam e serão enfatizados. Nos projetos de peças e sistemas, os requisitos de bom funcionamento dependem fortemente dos materiais selecionados e não apenas de cálculos técnicos sofisticados. O ensaio de tração dos aços pode revelar a maioria das propriedades e comportamentos dos aços, por exemplo. Normalmente, as peças dos conjuntos mecânicos operam no regime elástico.

A respeito das propriedades dos aços, é correto afirmar que

Normalmente, para definição dos conceitos sobre a camada limite, toma-se como referência o escoamento de um fluido que ocorre acima e abaixo de uma placa plana adequada, muito fina, colocada no interior de um escoamento, paralelamente ao escoamento.

Nesse contexto, é correto afirmar, a respeito da camada limite, que

Deseja-se localizar o centro de massa de uma placa uniforme quadrada de espessura constante, que mede 20 x 20 cm. A placa possui um furo quadrado que mede 7 x 7 cm, cujo centro está localizado a 4 cm do centro da placa.

Dado: !$ XG = (\Sigma Xi . Ai) / \Sigma Ai; YG = (\Sigma Yi . Ai)/\Sigma Ai. !$.

É correto afirmar que o centro de gravidade, ou de massa, da placa furada localiza-se sobre o eixo X, distante aproximadamente

A respeito do escoamento de fluidos incompressíveis em condutos, em regime permanente, admitindo-se que o fluido escoa graças à energia fornecida por uma bomba centrífuga radial, selecionada de acordo com as características da instalação hidráulica considerada, é correto afirmar que

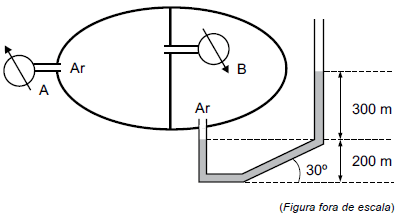

A figura a seguir mostra dados de pressão em dois ambientes com ar. A leitura do manômetro A é de 110 kPa, e o fluido do manômetro diferencial é mercúrio, cujo peso específico é de 136 kN/m³.

É correto afirmar que a leitura do manômetro interno B será de

Um óleo de viscosidade cinemática (!$ v !$) igual a 100 centiStokes (cSt), ou 10^–4 m²/s, escoa num tubo circular de secão transversal igual a 600 mm² (diâmetro de aproximadamente 27,7 mm). A vazão de óleo permite encher um reservatório de 1 080 litros em 30 minutos. Considerando que o número de Reynolds crítico vale 2 400 (use apenas esse valor como referência) e que a viscosidade da água é 100 vezes menor que a desse óleo, é correto afirmar que se trata de um escoamento de óleo do tipo

Dados: Re = v . D / !$ v !$ As demais fórmulas deverão ser conhecidas.
