Com o avanço em tecnologia dos materiais, a utilização do plástico no lugar de componentes produzidos a partir de materiais metálicos aumentou consideravelmente nas últimas décadas. Em relação às tubulações hidráulicas industriais, que eram preferencialmente produzidas em aço galvanizado e, hoje, dependendo da aplicação, podem ser facilmente substituídas por tubos de PEAD (polietileno de alta densidade), por exemplo.

Comparados aos tubos de aço galvanizado para uma mesma aplicação, tubos de PEAD são

Os aços e suas ligas apresentam uma grande variedade de utilização em produtos hospitalares e, dependendo de suas aplicações, necessitam de uma seleção rigorosa em relação as propriedades mecânicas.

Considerando os aços ABNT 1020, ABNT 1045 e o AISI 304, é correto afirmar que o aço

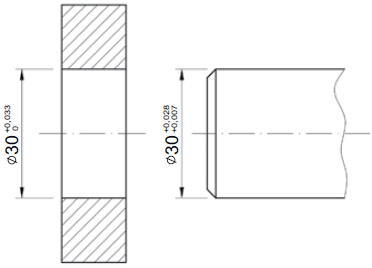

O desenho técnico a seguir representa uma peça que foi usinada com um furo a partir de um bloco fundido de alumínio e um eixo usinado a partir de um tarugo de aço inoxidável. O eixo deverá ser acoplado ao furo conforme dimensões e tolerâncias indicadas nas cotas.

(Arquivo pessoal; imagem usada com autorização

Após montagem do eixo no furo, é correto afirmar que

Circuitos hidráulicos são amplamente utilizados em sistemas que requerem movimentação de carga e apresentam boa precisão quando a velocidade de deslocamento é uma variável que requer controle. Uma maca, utilizada para posicionamento de pacientes em uma unidade de tomografia, opera por meio de um circuito hidráulico para se movimentar nas direções vertical (elevação) e horizontal e, para isso, utiliza-se de pistões que devem se mover com uma velocidade constante de avanço de 20 mm/s. Sabendo-se que o diâmetro interno dos cilindros hidráulicos é de 30 mm, qual será a vazão volumétrica necessária para mover o pistão?

Dados: \( Q = \bar{v} ^. A \) considerar \( \pi \) = 3

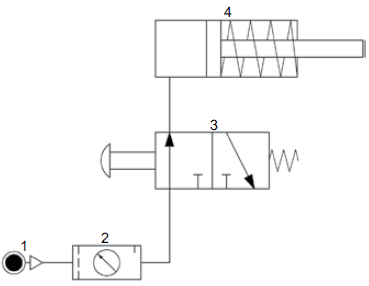

Analise o diagrama a seguir, e assinale a única alternativa que o descreve corretamente.

(Arquivo pessoal; imagem usada com autorização)

Em procedimentos de ajustagem mecânica é muito comum a utilização de ferramentas manuais como a lima, por exemplo. Em relação ao espaçamento dos dentes de uma lima e, consequentemente, ao acabamento oferecido, é correto concluir que

Em processos de usinagem, a interpretação de desenhos técnicos é indispensável e, em muitas circunstâncias, há a necessidade de identificar cotas que não estão representadas.

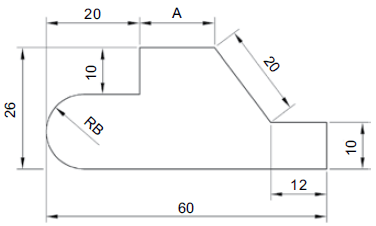

Considere o desenho técnico representado na figura a seguir, e assinale a alternativa que indica os valores corretos das cotas A e B (raio) em milímetros, respectivamente.

(Arquivo pessoal; imagem usada com autorização)

Considere a perspectiva isométrica a seguir, e assinale a única alternativa que representa corretamente suas projeções ortogonais no 3º diedro.

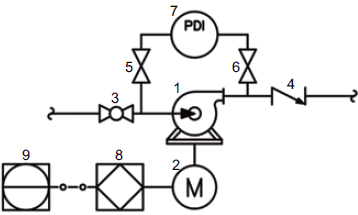

Considere o enunciado e o trecho retirado de um fluxograma de engenharia, a seguir, para responder à questão a seguir.

Fluxogramas de engenharia são muito importantes em projetos de sistemas mecânicos, sendo utilizados para representar, de forma esquemática, toda a instalação e seu funcionamento, o que facilita a compreensão para montagem e comissionamento uma vez que todas as interligações ficam facilmente visíveis.

Ao interpretar o trecho do fluxograma, o que se pode concluir a respeito dos componentes representados pelos números 8 e 9?

Considere o enunciado e o trecho retirado de um fluxograma de engenharia, a seguir, para responder à questão a seguir.

Fluxogramas de engenharia são muito importantes em projetos de sistemas mecânicos, sendo utilizados para representar, de forma esquemática, toda a instalação e seu funcionamento, o que facilita a compreensão para montagem e comissionamento uma vez que todas as interligações ficam facilmente visíveis.

Analisando o fluxograma, assinale a única alternativa que identifica corretamente todos os componentes (equipamentos, dispositivos e acessórios) indicados com os números do 1 ao 7.
