A concessionária de distribuição de energia elétrica do Estado do Amapá solicitou apoio técnico à Universidade Federal do Amapá (UNIFAP), por meio do curso de Engenharia Elétrica, para desenvolver um sistema de monitoramento remoto da temperatura de transformadores de potência instalados em subestações. Para aquisição dos dados, foi utilizado um conversor A/D de 10 bits, configurado para medir temperaturas na faixa de 0 a 300 °C.

Determine a temperatura correspondente ao valor digital 512.

Em um sistema automatizado de controle de iluminação de um laboratório do Curso de Engenharia Elétrica, um engenheiro eletricista da equipe de automação da universidade deseja utilizar um flip-flop JK para armazenar o estado de acionamento de uma luminária inteligente. Durante a análise do circuito, verificou-se que as entradas do flip-flop são J =1 e K =1, enquanto o estado atual da saída é Q_n= 0. Após a chegada de um pulso de clock, deseja-se determinar o próximo estado da saída.

Com base no funcionamento do flip-flop JK, é CORRETO afirmar que:

Durante uma aula prática de Eletrônica Digital, os estudantes montaram, em protoboard, um circuito lógico utilizado para simular parte do sistema de controle de uma pequena estação de bombeamento instalada em uma comunidade ribeirinha do Amapá. O circuito possui três entradas digitais, A, B e C, associadas a sensores de nível, acionamento manual e condição de segurança do sistema.

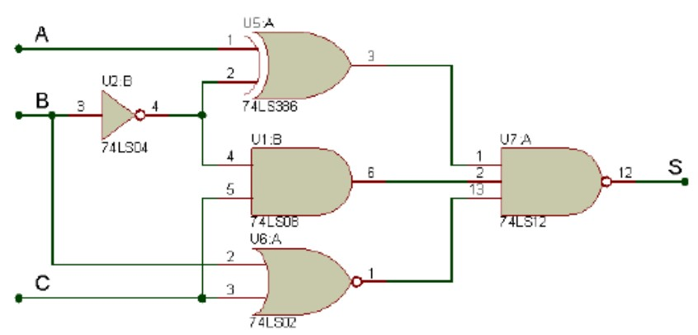

Com base no circuito lógico digital apresentado na figura, determine a expressão booleana correspondente à saída S, obtida pela combinação das portas lógicas indicadas no diagrama.

Durante uma atividade prática no Laboratório de Circuitos Elétricos da Universidade Federal do Amapá (UNIFAP), estudantes do curso de Engenharia Elétrica analisam o funcionamento de um circuito em corrente alternada senoidal utilizado em um sistema experimental de monitoramento. O professor explica que para simplificar a análise de tensões e correntes alternadas em regime permanente, se utiliza a representação por fasores.

Com base em seus conhecimentos, é CORRETO afirmar que:

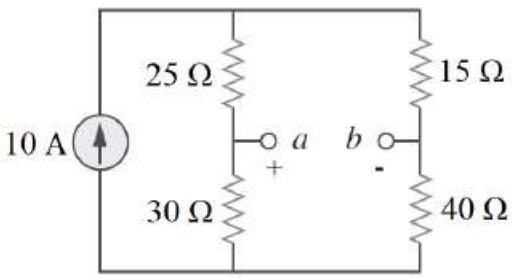

Considere o circuito elétrico alimentado por uma fonte de corrente independente de 10 A, contendo dois ramos resistivos e os terminais a e b. Determine a tensão de Thévenin e a corrente de Norton.

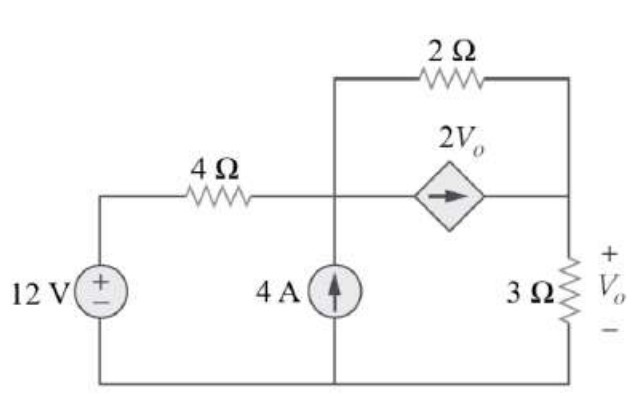

Com base no circuito elétrico apresentado, que contém uma fonte independente de tensão de 12 V, uma fonte independente de corrente de 4 A, uma fonte dependente de corrente controlada pela tensão V₀ e resistores associados, determine o valor da tensão V₀.

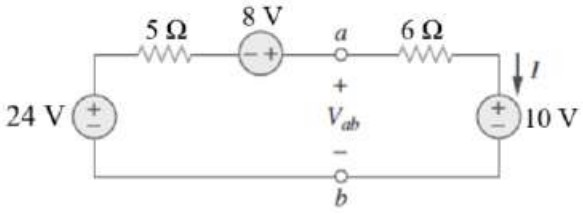

Determine I e V_ab:

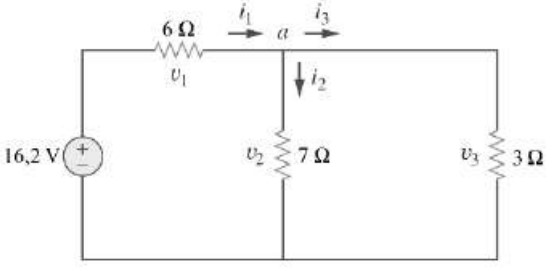

Determine as correntes i₁, i₂ e i₃, bem como as tensões v₁, v₂ e v₃ do circuito abaixo. Considere os sentidos de corrente indicados a seguir.
