Um motor de indução apresenta um circuito elétrico equivalente semelhante ao de um transformador, pois o funcionamento do rotor é baseado na indução eletromagnética produzida pelo estator. Entretanto, existem diferenças importantes entre o comportamento elétrico desses equipamentos.

Considerando o circuito elétrico equivalente do motor de indução e do transformador, assinale a alternativa CORRETA:

Na Universidade Federal do Amapá (UNIFAP), uma parcela significativa da carga elétrica está associada aos sistemas de climatização, cujos compressores utilizam motores de indução. Sabe-se que a velocidade mecânica no eixo do motor está relacionada ao escorregamento e influencia diretamente seu desempenho e rendimento, afetando consequentemente a eficiência energética dos sistemas de climatização.

Nesse contexto, é CORRETO afirmar que:

No sistema de abastecimento de água da UNIFAP existe uma motobomba centrífuga de 5 CV com alimentação trifásica em 60 Hz. A máquina elétrica possui 2 polos com o fechamento em Δ, as bobinas se encontram instaladas no estator em 36 ranhuras e cada bobina possui 70 espiras. Sabe-se que o fluxo magnético por polo é de 0,001 Wb.

Nessas condições, qual a velocidade síncrona em RPM e a tensão terminal entregue pela rede elétrica?

A rede elétrica de um shopping no centro de MacapáAP entrega à carga uma tensão de V =380 < 45º V que permite drenar uma corrente de I = 25<15º A.

Qual a carga complexa e o tipo do fator de potência?

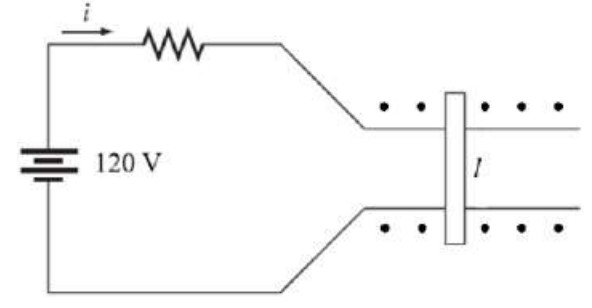

O Laboratório de Física Aplicada a Engenharia da UNIFAP decide fazer um experimento com base nos princípios eletromecânicos de energia, de uma máquina linear, conforme mostrada na figura, tem uma densidade de fluxo magnético de 2,5 T para fora, resistência de 4 Ω e uma barra de comprimento de 2,0 m.

Com base nas informações, qual a velocidade da barra em regime permanente?

Pesquisadores da UNIFAP estão desenvolvendo um sistema de controle para regular a velocidade de uma bomba de água utilizada no abastecimento de comunidades ribeirinhas da região do Bailique. O comportamento dinâmico simplificado do sistema pode ser representado pelo modelo em variáveis de estado:

\(\dot{x}(t)=\begin{bmatrix} 0 & 1 \\ -4 & -5 \end{bmatrix} x(t)+\begin{bmatrix} 0 \\ 2 \end{bmatrix} u(t)\)

Em que:

• x₁(t) representa o nível de água no reservatório;
• x₂(t) representa a taxa de variação do nível;
• u(t) representa o sinal de controle aplicado à bomba.

Considerando operação em malha aberta e entrada constante u(t)= 0, determine os autovalores da matriz de estados e avalie a estabilidade do sistema.

Uma equipe de pesquisadores da UNIFAP está desenvolvendo um sistema de monitoramento remoto para avaliar a qualidade da energia elétrica em comunidades isoladas do arquipélago do Bailique. Os sinais de tensão e corrente são adquiridos por sensores, processados digitalmente e analisados tanto no domínio do tempo quanto no domínio da frequência para identificar distorções harmônicas e perturbações na rede elétrica.

Com relação à análise e síntese de sistemas lineares escalares contínuos e discretos, marque a alternativa CORRETA.

Pesquisadores da Universidade Federal do Amapá (UNIFAP) estão desenvolvendo um sistema de monitoramento da radiação solar global horizontal (GHI) para auxiliar o planejamento de sistemas fotovoltaicos do estado. Os dados de irradiância são coletados por sensores eletrônicos e enviados a um microcontrolador, que realiza o processamento digital dos sinais antes do armazenamento e análise. Sobre os conceitos fundamentais de processamento de sinais, analise as afirmativas a seguir:

I. A amostragem consiste no processo de obtenção de valores discretos de um sinal contínuo ao longo do tempo.

II. De acordo com o Teorema de Nyquist, para evitar aliasing, a frequência de amostragem deve ser pelo menos duas vezes maior que a maior frequência presente no sinal.

III. A quantização é o processo de conversão de um sinal analógico em um conjunto finito de níveis digitais.

IV. Filtros digitais podem ser utilizados para atenuar ruídos presentes nos sinais medidos pelos sensores.

V. O aumento da frequência de amostragem reduz o erro de quantização do conversor analógico-digital.

Marque a alternativa CORRETA.
