G. Cavalin e S. Cervelin. Instalações elétricas
prediais. Érica, 17.ª ed., 2007, p. 130.

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os item a seguir.

Na instalação elétrica mostrada na figura, há dois interruptores de teclas simples.

G. Cavalin e S. Cervelin. Instalações elétricas
prediais. Érica, 17.ª ed., 2007, p. 130.

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os item a seguir.

A instalação elétrica mostrada na figura prescinde de fio terra (fio de proteção), por se destinar a atender apenas pontos de luz.

G. Cavalin e S. Cervelin. Instalações elétricas
prediais. Érica, 17.ª ed., 2007, p. 130.

Considerando a planta elétrica mostrada na figura acima e a simbologia dos componentes de instalações elétricas, julgue os item a seguir.

No ambiente destacado na planta, há dois pontos de luz no teto, cujas lâmpadas são do tipo incandescentes.

Uma classificação usual na teoria das estruturas de concreto tem como base um critério geométrico que define na peça três comprimentos característicos (L1, L2 e L3), ilustrados na figura abaixo.

De acordo com esse critério, julgue o próximo item, acerca da classificação das peças de concreto.

As vigas são caracterizadas por L1 = L2 > L3 e as peças laminares são caracterizadas por L1 = L2 < L3.

Uma atividade amplamente consolidada na área de projetos em engenharia civil é o desenho assistido por computador, e, nesse sentido, um aplicativo bem difundido e utilizado é o AutoCAD.

A respeito dos recursos desse aplicativo, julgue o seguinte item.

Um comando pode ser acessado diretamente por meio da linha de comandos, digitando-se o nome do comando e teclando-se .

Internet: <www.etg.ufmg.br> (com adaptações).

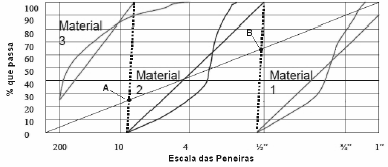

Para determinar a dosagem dos componentes na estabilização granulométrica de um solo, foi utilizado o método gráfico de Rothfuchs (ou método das áreas balanceadas), cujo resultado foi o mostrado acima. Com base nessa figura, julgue o item subsequente.

A fração do material 3 que passa pela menor peneira é maior que zero, indicando a necessidade de sua substituição por outro mais fino.

Internet: <www.etg.ufmg.br> (com adaptações).

Para determinar a dosagem dos componentes na estabilização granulométrica de um solo, foi utilizado o método gráfico de Rothfuchs (ou método das áreas balanceadas), cujo resultado foi o mostrado acima. Com base nessa figura, julgue o item subsequente.

As interseções das linhas tracejadas com a diagonal do retângulo, representadas pelos pontos A e B, correspondem às proporções adequadas de cada material.

Internet: <www.etg.ufmg.br> (com adaptações).

Para determinar a dosagem dos componentes na estabilização granulométrica de um solo, foi utilizado o método gráfico de Rothfuchs (ou método das áreas balanceadas), cujo resultado foi o mostrado acima. Com base nessa figura, julgue o item subsequente.

A linha reta correspondente à diagonal do retângulo envolvente da figura acima representa a curva da especificação granulométrica desejada.

A mecanização da agricultura de parcelas permitiu reduzir a penosidade na realização dos trabalhos agrícolas, que os métodos tradicionais impunham. Nesse sentido, algumas características das máquinas agrícolas devem ser consideradas, entre elas, o rendimento de campo operacional (RCO), expresso pela equação \( \dfrac{CCO}{CCE} \times 100 \), em que CCO é a capacidade da máquina no campo, e CCE é a capacidade efetiva demonstrada pela máquina em campo. A respeito dos fatores que influenciam o RCO de máquinas agrícolas, julgue o seguinte item.

A forma e o tamanho da parcela são considerados fatores que influenciam o RCO, uma vez que a capacidade da máquina, tanto em CCO como em CCE, depende da área trabalhada.

O fenômeno das queimadas, presente em vários sistemas de produção, é generalizado na agricultura brasileira e atinge os mais diversos sistemas ecológicos e tipos de agricultura, com impactos ambientais em escala local e regional.

Os problemas resultantes das queimadas para o meio ambiente geraram a necessidade de programas de monitoramento circunstanciado e efetivo das queimadas em todo o Brasil, como o monitoramento orbital das queimadas com base na aquisição de dados por meio do satélite NOAA/AVHRR.

Esse programa gera mapas cumulativos de queimadas, como pode ser visualizado na figura abaixo.

Ministério da Agricultura, 2001.

Com base no texto e na figura acima, julgue o item seguinte, acerca de geoprocessamento.

Os dados espaciais do número de pontos de queimada na figura estão representados no formato vetorial.
