A partir da planta de fôrma de determinada obra com estrutura de concreto armado, verificou-se que o pilar P39 tem seção transversal de 20 cm x 50 cm e comprimento de 6 m.

A área total de fôrma desse pilar, em m² , é de

Um dos ensaios de controle tecnológico do cimento é normalizado pela NBR NM 65:2003 (Cimento Portland – Determinação do tempo de pega). Nesse ensaio, em condições normalizadas, o início de pega corresponde ao intervalo de tempo transcorrido desde a adição de água ao cimento, até o momento em que a agulha de Vicat correspondente penetra na pasta até uma certa distância da placa base.

Essa distância, em milímetros, varia entre

Para responder à questão, considere as seguintes informações:

Uma viga isostática biapoiada tem 6 m de comprimento, apoio do primeiro gênero à esquerda e do segundo gênero à direita. Ela está submetida a um carregamento distribuído vertical de 10 kN/m, ao longo do seu comprimento, e a uma carga pontual de 15 kN, localizada a 4 m do apoio da esquerda.

A reação vertical no apoio do primeiro gênero, em kN, é

Em uma obra, estão sendo cravadas estacas pré-moldadas de concreto. Após arrasamento de algumas estacas, sobraram as que foram agrupadas com os seguintes comprimentos:



De acordo com a Norma de projeto e execução de fun- dações da ABNT, considerando-se apenas o aspecto referente a comprimento, podem ser reaproveitadas as sobras dos grupos

Para responder à questão, considere uma obra composta dos serviços S1, S2 e S3 e as seguintes informações:

• Duração prevista dos serviços:
o S1: 20 dias
o S2: 12 dias
o S3: 5 dias

• O serviço S2 só é iniciado após a realização de 50% de S1
• O serviço S3 só é iniciado após a conclusão de S1

Ainda nessa condição de paralisação de S1 por 6 dias após 3 dias de atividades normais, a previsão do término da obra passou a ser ao final do dia

Será realizado um movimento de terra para nivelar um terreno que tem 40 m de comprimento e 15 m de largura. A seção transversal média do terreno a ser terraplanado é a representada na Figura a seguir, na qual os limites de corte e aterro estão na vertical, para simplificação dos cálculos.



O platô, que está na cota 0,00 m, tem 40 m de comprimento, e todo o material de corte e aterro será compensado entre si.

Desprezando-se valores de acréscimo de volume, em função da escavação, ou diminuição do volume, em função da compactação, ou seja, analisando-se somente o volume geométrico, o resultado desse movimento é

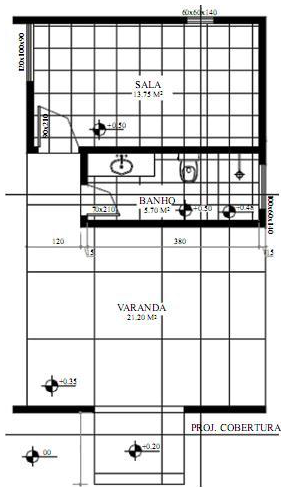

Observe o croqui a seguir.



Mantendo-se as orientações padrões (default) do AutoCAD, deseja-se desenhar a Figura do croqui no AutoCAD, utilizando o comando Line, especificando os pontos por coordenadas através do teclado.

Para tanto, após especificar o ponto P1, a fim de especificar o ponto seguinte (P2), digita-se:

Para o detalhamento da fôrma de madeira de um pilar de concreto, está em estudos a abertura a ser deixada para o encontro de uma viga de concreto com seção transversal de 0,20 m x 0,40 m. As fôrmas serão executadas com chapas de compensado de 20 mm de espessura.

Considerando-se que a fôrma da viga entra na fôrma do pilar, a abertura que aí deve ser deixada, em cm, mede

Durante o recebimento de sacos de 50 kg de cimento Portland de alto-forno, o técnico, fazendo o controle do peso para aceitação ou rejeição do material, constatou os seguintes pesos líquidos:



De acordo com a NBR 5735:1991 (Cimento Portland de alto-forno – Especificação), deve(m) ser recusado(s) APENAS o(s) saco(s)

Na determinação do inchamento de agregado miúdo, o teor de umidade, na curva de inchamento, segundo as normas em vigor, encontra-se em:
