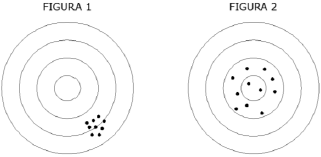

Considerando que o termo exatidão refere-se à perfeição obtida nas medições topográficas, analise as figuras e as afirmativas a seguir, identificando as verdadeiras (V) e falsas(F).


Na figura 1, os dados apresentam boa precisão, porém têm acurácia ruim. Na figura 2 os dados apresentam precisão ruim, mas boa acurácia.
Na figura 1, os dados apresentam boa acurácia, porém têm precisão ruim. Na figura 2 os dados apresentam acurácia ruim, mas boa precisão.
Acurácia é o grau de refinamento com que uma dada quantidade é medida.
A sequência correta é:

A fotogrametria digital tem como objetivo principal a reconstrução automática do espaço tridimensional, a partir de imagens bidimensionais.
Sobre o tema, analise as afirmativas abaixo, atribuindo V para a afirmativa verdadeira e F para a falsa:
A imagem digital é uma matriz composta por células quadradas, chamadas pixels.
Em cada pixel, há somente uma coloração sólida, definida por um número digital.
Uma imagem de 8 bits por pixel permite até 256 tons de cinza, porém, para fins urbanos, uma imagem de 6 bits por pixel tem resolução radiométrica melhor.
A sequência correta é:

Em princípio, no sistema GNSS, para realizar o posicionamento relativo, o usuário deve dispor de dois ou mais receptores.
Sobre o tema, analise as afirmativas a seguir:
I. A observável geralmente adotada no posicionamento relativo estático é a Dupla Diferença da fase de batimento da onda portadora. II. O posicionamento relativo estático rápido é adequado para levantamentos de linhas-base de até 10 km. Sob circunstâncias normais, sua precisão varia de 1 a 5 ppm. III. O posicionamento relativo semicinemático baseia-se no fato de que a solução do vetor de ambiguidades, presente em uma linha-base, requer que a geometria envolvida entre as duas estações e os satélites se altere.
Assinale se:

Espera-se do agrimensor a habilidade de relacionar as três superfícies com as quais se se vê rotineiramente envolvido, quais sejam: a superfície física, o geoide e o elipsoide.
Em relação a essas superfícies, analise as afirmativas abaixo, atribuindo V para a afirmativa verdadeira e F para a falsa:
O potencial devido à gravidade é igual em todos os pontos da superfície do geoide.
A medição da cota de um ponto dado pelo uso de GPS é a altura de um ponto na superfície do elipsoide para o ponto em questão na superfície topográfica.
As observações GPS permitem que o topógrafo obtenha coordenadas cartesianas para todos os pontos. Esses pontos podem ser transformados para latitude, longitude e altura ortométrica.
A sequência correta é

Nos dados de um levantamento com GPS, em um determinado ponto em que a ondulação geoidal no ponto é de 33,896 m. foi medida a altitude de 2.567,358 m. A distância contada sobre a vertical entre o ponto e o geoide é

Em levantamentos topográficos os pontos inacessíveis podem ser coletados por meio de métodos trigonométricos.
Sobre o tema, analise as afirmativas abaixo:
I. O método da interseção a ré é aplicado medindo-se, a partir de pontos de coordenadas conhecidas, as direções para o ponto que se deseja determinar. II. O método da resseção é feito com as medições de direções de um ponto qualquer a pontos de coordenadas conhecidas, e a disposição geométrica dos pontos deve ser espacialmente uniforme. III. A precisão do método da interseção a vante está relacionada à precisão das medidas angulares e da geometria do triângulo.
Assinale se:

São elipsoides utilizados nos sistemas de referência adotados no Brasil, EXCETO

Peça gráfica realizada a partir do original topográfico, sobre base transparente, dimensionalmente estável, quadriculada previamente, em formato definido nas NBR 8196, NBR 8402, NBR 8403, NBR 10068, NBR 10126, NBR 10582 e NBR 10647, com área útil adequada à representação do levantamento topográfico; comporta moldura e identificadores segundo modelo definido pela destinação do levantamento.
Essa descrição corresponde a

Em levantamentos de áreas urbanas com o sistema GNSS, alguns erros podem afetar a determinação de coordenadas no posicionamento. Sobre esse tema, analise as afirmativas a seguir, considerando V para a(s) verdadeira(s) F para a(s) falsa(s).
O multicaminhamento é um ERRO relacionado à propagação do sinal GNSS; ao receptor e à antena; ao posicionamento das estações.
A sequência correta é

O levantamento topográfico executado pelo método direto clássico, com medições angulares e lineares, horizontais e verticais é limitado por algumas características. Segundo a NBR 13.133, a dimensão máxima do plano de projeção, a partir da origem, e o limite do erro relativo na extremidade desse plano correspondem, respectivamente, a
