Em um terreno acidentado, o topógrafo mediu, com ângulo zenital de 100º, a distância entre dois pontos, K1 e K2, de 57,9 metros.

A distância horizontal e o desnível entre esses pontos podem ser calculados, respectivamente, utilizando os valores de

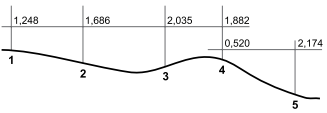

Para determinar as elevações de um terreno, foi realizado um nivelamento geométrico convencional, com nível e mira, conforme a figura a seguir:
(Arquivo pessoal; imagem usada com autorização)

Considerando que esse é o perfil do nivelamento, que os valores sobre as linhas horizontais são as leituras de mira e que o ponto 1 é a referência de nível = 200,00 metros, a elevação do ponto 5 é, em metros:

Analise o trecho a seguir da descrição de uma área levantada topograficamente:
Inicia-se a descrição no vértice P1, de coordenadas X = 254.430,00 m e Y = 6.584.700,00 m, situado junto ao limite leste do imóvel confrontante de propriedade de Maurício de Oliveira. Desse ponto, segue-se com azimute 90º00'00" e distância de 180,50 m até o vértice P2.
Considerando as informações apresentadas, as coordenadas do vértice P2 são, em metros:

Na planta topográfica representada na escala 1:750, uma gleba urbana mede 12  ×  18 cm.

A área real dessa gleba mede

Se as coordenadas planas de dois pontos consecutivos do perímetro de uma propriedade são A (1.200, 850) e B (1.860, 1.270), a distância horizontal entre esses pontos A e B mede, aproximadamente,

Um sítio localizado no Estado de São Paulo apresenta, no documento de propriedade, uma área de 23 alqueires.

Isso significa que a área desse sítio, em metros quadrados, corresponde a, aproximadamente,

Considere que os ângulos externos obtidos em campo nos vértices de uma poligonal fechada foram: A = 266º49’00”; B = 273º17’00”; C = 271º45’00”; D = 268º14’00”.

O ângulo interno no vértice C, após compensação, será

O nivelamento geométrico é um dos métodos mais precisos utilizados para determinar altitudes, cotas e desníveis entre pontos no campo.

Assinale a alternativa correta.

Os levantamentos topográficos podem utilizar como referência poligonais de diferentes formas, entre as quais a poligonal aberta.

Uma das características desse tipo de poligonal é que

Sobre os modelos de representação de dados espaciais em sistemas de informação geográfica (SIG), analise os itens a seguir:

I. No modelo de dados matriciais, um ponto é representado por uma simples célula da grade, portanto sua referência se constitui de um único par de coordenadas.
II. Os dados matriciais são armazenados na forma de tabela de atributos de variáveis, enquanto os dados vetoriais são armazenados na forma de pixel.
III. A representação geométrica dos objetos por meio de pontos, linhas e polígonos é utilizada em dados vetoriais.

Está correto o que se afirma em:
