Um circuito elétrico monofásico é energizado por uma fonte de tensão alternada de Vfonte = 220[sen(wt)] Volts, e a corrente na carga é de Icarga = 8[sen(wt - 2π/12)] amperes, onde t é o tempo em segundos. O valor do fator de potência dessa instalação é, aproximadamente, igual a

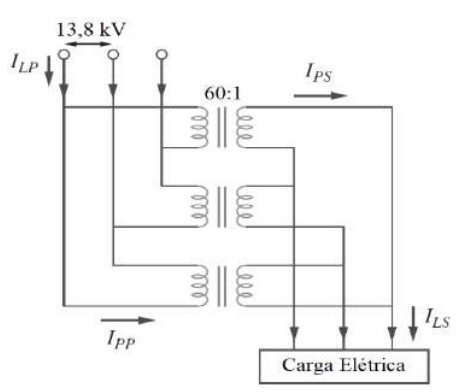

O transformador trifásico de um sistema de distribuição de energia elétrica é ligado diretamente aos terminais do gerador trifásico de uma usina hidrelétrica. Os dados de placa do transformador mostram os seguintes parâmetros: potência trifásica de 1.000 kVA, 13,8 kV / 220 V – 127 V e Xt = 0,12 pu. Os dados de placa do gerador são de 1.500 kVA, 13,8 kV e Xg = 0,25 pu. O valor da reatância, em pu (valor por unidade), do transformador, considerando como base do sistema elétrico os dados nominais do gerador, é igual a

De acordo como a NBR 14039, em uma subestação com capacidade instalada maior que 300 kVA, a proteção geral em média tensão deve ser realizada exclusivamente por meio de um disjuntor acionado através de relés secundários. Neste caso, a proteção de sobrecorrente é implementada através de relés com as funções

Considerando uma carga térmica de 5.000 Watts em 220 V, ligada por um ramal de 50 metros de comprimento, a partir de uma rede de distribuição pública de baixa tensão; considerando ainda que a resistividade do cobre é igual a 0,0178 ohms x mm2 / m e que a queda de tensão é de 4% para circuito terminal, a seção comercial de um condutor de cobre, em mm2, pelo critério de queda de tensão admissível é de:

“O esquema de aterramento que possui um ponto da alimentação diretamente aterrado, estando as massas da instalação ligadas a eletrodo(s) de aterramento eletricamente distinto(s) do eletrodo de aterramento da alimentação” (NBR 5410). Esse esquema de aterramento é denominado de

De acordo a NBR 5410, a bitola do condutor neutro em um circuito trifásico com neutro pode ser inferior à dos condutores de fase. “Quando as três condições seguintes forem simultaneamente atendidas:

1ª) o circuito for presumivelmente equilibrado, em serviço normal;

2ª) a corrente das fases não contiver uma taxa de terceira harmônica e múltiplos superior a 15%;

3ª) o condutor neutro for protegido contra sobrecorrentes”.

Portanto, para um sistema trifásico que atenda às condições estabelecidas por norma, e considerando que a bitola do condutor fase seja de 300 mm2, a bitola do condutor neutro, em mm2, será igual a

Um transformador monofásico de 75 kVA - 13,8 kV/220 V e 60 Hz, foi submetido aos ensaios a vazio e de curto-circuito para a determinação dos seus parâmetros elétrico e a representação do seu circuito equivalente. Por conveniência técnica, é correto afirmar o seguinte, sobre a realização dos procedimentos desses ensaios:

Um galpão retangular, com 10 metros de largura e 40 metros de comprimento, deve ser iluminado de modo que sua iluminância média seja de 500 lux. Foi escolhida uma luminária industrial com 4 lâmpadas. Para esse ambiente, foi especificado o fator de utilização de 80% e o fator de depreciação de 80%. Considere que cada lâmpada especificada emite um fluxo luminoso de 2.500 lúmens. O número mínimo de luminárias, para atender às especificações deste projeto, é igual a

O valor da tensão de linha entre as fases B e C, em um sistema elétrico trifásico de tensões senoidais, simétricas no tempo e de sequência positiva, é igual a:

Adote a fase A como referência do sistema e considere ainda que a tensão da fase A seja dada por VAN = 220 ∠0º

Um sistema de energia elétrica de corrente alternada é constituído por um gerador síncrono trifásico de rotor cilíndrico conectado a um barramento de tensão constante, através de cinco linhas trifásicas paralelas, cada linha tendo uma reatância de 0,5 pu (valor por unidade). A reatância síncrona do gerador é de 0,875 pu. A tensão no barramento é mantida constante e é igual a 1,0 pu e a tensão de excitação do gerador é 1,6 pu. A potência máxima transmitida, em pu, quando uma das linhas é desligada e a excitação do gerador é mantida constante, é igual a
