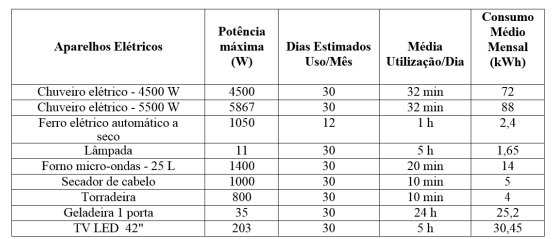

Considere uma casa na qual o consumo é definido pela tabela a seguir.

Todos os equipamentos listados apresentam a quantidade de uma unidade utilizada, exceto as lâmpadas, que são dez unidades, e as TVs LED 42", que são duas unidades utilizadas. Está sendo avaliado o uso de painéis solares para duas aplicações: aquecimento solar de água para substituição dos chuveiros elétricos ou produção de energia elétrica. Para o aquecimento de água, foi proposta uma solução contendo painéis solares, com boiler e sistemas de controle de temperatura, por um custo total de R$ 5.760,00, com vida útil de 15 anos. Para geração de energia fotovoltaica foi proposta uma solução contendo painéis fotovoltaicos, inversor e banco de baterias, por um custo de R$ 20.000,00, com vida útil de 12 anos, e que consegue compensar toda a energia consumida. Para efeito de cálculo, despreze os juros, a inflação, a taxa mínima cobrada pela concessionária e o valor fixo de R$ 1,00 para o preço de um kWh.

A partir das informações anteriores, avalie as seguintes afirmações.

I - Para solução de aquecimento de água, ela se torna viável economicamente em exatos 3 anos, ou seja, a economia obtida paga o investimento neste tempo.

II - Para geração de energia fotovoltaica, ela se torna viável economicamente em menos da metade de sua vida útil, ou seja, a economia obtida paga o investimento neste tempo.

III - O investimento em aquecimento é mais viável economicamente do que o investimento em geração de energia solar ao final da vida útil de ambas soluções.

Está correto apenas o que se afirma em

Um conjunto de células fotovoltaicas é interligado de modo que o circuito equivalente e sua curva característica IxV são apresentados a seguir.

Suponha que a corrente Iph é constante, assim como a tensão do diodo, e que a curva característica é obtida através da variação da resistência de carga (Rload). Além disso, considere que a resistência paralela (Rp) seja igual a 225 Ω, que caracteriza as impurezas e defeitos da estrutura próximos às bordas e a resistência série (Rs) seja igual a 0,12Ω , sendo que ela representa as perdas nas junções das ligações metálicas. É importante destacar que a definição de rendimento para esta situação é a relação entre a potência na resistência de carga e a potência entregue pela fonte de corrente Iph.
A partir das informações anteriores, avalie as seguintes afirmações.
I - O valor da corrente de curto-circuito Isc é igual 2,5 A. II - O rendimento máximo do circuito é, aproximadamente, de 75%. III - O valor da fonte de corrente Iph é aproximadamente igual a 2,7 A.
Está correto apenas o que se afirma em

Observe a folha de dados (datasheet) de um módulo bifacial monocristalino cujo modelo RSM110-8-545BMDG é dado a seguir.

Considere que este módulo foi submetido a uma irradiação de 800 W∕m² e a uma temperatura medida no módulo de 48 °C. Considere, ainda, que ele foi montado nas melhores situações.
Nestas condições a potência gerada pelo modulo é, aproximadamente, de

Uma usina de aproximadamente 2MWp, localizada no norte de Minas, gerou 282MW no mês observado, sendo que o seu arranjo fotovoltaico é definido da seguinte forma: a primeira configuração do inversor possui 30 módulos de 330W por string e 15 strings, sendo utilizado em 6 inversores esse tipo de arranjo; e a segunda configuração possui 30 módulos de 330W por string, mas com 16 strings; neste caso, 7 inversores utilizam esse arranjo. Considere que no mês de janeiro foi observada uma irradiância solar mensal de 180 W∕m², através de uma estação meteorológica.

Desta forma, o valor da taxa de desempenho do sistema (Perfomance Ratio) em percentual (%) é, aproximadamente, de

A norma NBR 16274 trata dos Requisitos Mínimos para Documentação, Ensaios de Comissionamento, Inspeção e Avaliação de Desempenho é dividida em categorias de ensaios I e II. Uma empresa contratou uma equipe para comissionar a sua usina apenas para a categoria II.
Quais ensaios deverão ser realizados para atender a solicitação?

Uma usina de 75 kWp possui um inversor e um sistema de monitoramento remoto. Observou-se que um alarme de Insulation Resistance teria ocorrido. Uma equipe de técnicos foi ao local para realizar um comissionamento da usina e verificar qual era a possível causa do problema. Utilizando-se equipamentos adequados, primeiramente verificou-se uma resistência de isolamento medida de 0,1M Ω, utilizando uma tensão de ensaio de 1000 V e, através do teste de continuidade e equipotenciais dos condutores de proteção, obteve-se uma resistência de 0,23 Ω.
Qual seria a possível causa do problema?

Analise o circuito a seguir.

Qual a tensão elétrica entre os pontos A e B do circuito elétrico representado na Figura 3?

Observe a figura e os dados a seguir.

Dados: tan ^-1 (1,33) = 53,13º

sin (53,13º) = 0,8

cos (53,13º) = 0,6

Considerando-se que a tensão de pico fornecida pela fonte vale V_p = 50√2 cos 10t, qual a potência média fornecida pela fonte, em regime permanente, para o circuito elétrico da Figura 2?

Uma linha de comunicação é formada por dois fios condutores circulares constituídos de materiais diferentes, cujas resistências elétricas são R₁ e R₂, respectivamente. Além disso, ambos fios apresentam o mesmo diâmetro e o mesmo comprimento. Estes fios, ao serem associados em paralelo, são submetidos a uma tensão elétrica V e a corrente que passa pelo fio de resistência R₁ é o triplo da corrente que passa por R₂.

Nessas condições, qual a relação entre as resistividades dos materiais?

Observe a figura a seguir.

A potência transferida a uma carga R_L por um circuito de corrente contínua, apresentado na Figura 1, será máxima quando a resistência desta carga for aproximadamente
