Os circuitos retificadores são responsáveis por converter o sinal de corrente alternada em sinais de corrente contínua, que, após filtragem e regulagem, estarão apropriados para alimentar diversos circuitos eletrônicos, sendo que o circuito retificador trifásico não controlado de onda completa apresenta frequência do sinal de saída três vezes o valor da frequência do sinal de entrada.

Em um laboratório foi montado o circuito mostrado a seguir.

A frequência de alimentação para que o circuito fique em ressonância é de

A figura abaixo representa um oscilador

A relação de fase entre as formas de onda da tensão !$ v(t)=10cos(\omega t+30^\circ)~\mathsf{V} !$ e a corrente !$ i(t)=10sen(\omega t+90^\circ)~\mathsf{A} !$ é

O controle de determinados processos industriais depende de informações obtidas por sensores. Um encoder óptico é um sensor para a grandeza física

Calcule o valor da tensão de pico a pico de uma linha alternada de 100 V (rms). Considere !$ \sqrt 2 = 1,414 !$. Assinale a alternativa correta.

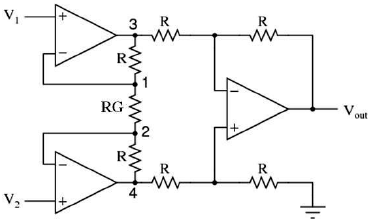

A figura a seguir representa um circuito de amplificador de instrumentação, muito utilizado em instrumentação biomédica.

Acerca desse circuito, considere as seguintes afirmativas:

I	O Fator de Rejeição de Modo Comum (CMRR) dos amplificadores de instrumentação é elevado.
II	A desvantagem desse circuito é que o ganho de tensão é infinito e não linear.
III	O circuito amplificador de instrumentação possui resistência de entrada extremamente elevada, ideal para sinais de baixíssima amplitude, tais como os sinais biomédicos.
IV	O valor do ganho é calculado apenas pelo valor de Resistência de Ganho, representado no circuito por RG.

O diagrama fasorial, tensão versus corrente, em circuitos elétricos, mostra graficamente a defasagem entre estas duas grandezas. Para um circuito alimentado com uma fonte de 15V/20KHz, que possui uma resistência de 150Ω, uma indutância de 1mH e uma capacitância de 0,1μF, todos ligadas em paralelo, o gráfico que representa este diagrama fasorial, entre a corrente e a tensão, nesse circuito é:

Um controlador lógico programável (CLP) modular pode utilizar diferentes módulos de entradas e saídas digitais. Considere a seguinte configuração típica de um módulo discreto:

Julgue a seguintes proposições:

I – Trata-se de um módulo de entrada digital.
II – O módulo possui isolação para proteção da unidade de processamento.
III – É um módulo consumidor de corrente (tipo Sinking)

É CORRETO afirmar:
