Buscando avaliar a influência do atraso no tempo de propagação de portas lógicas NOR (em português NOU), um professor solicitou ao técnico de laboratório que montasse o circuito lógico da figura seguinte.

Terminada a experiência, o professor solicitou ao técnico que providenciasse uma porta lógica equivalente ao circuito montado com as portas NOR (NOU). Após alguns ensaios para levantar a tabela verdade desse circuito, o técnico concluiu que a porta lógica equivalente é uma porta cuja saída S é

A figura seguinte mostra o esquema de um circuito frequentemente utilizado para medir o ganho de corrente em emissor comum de transistores bijunção (TJB).

São dados:

• a fonte de tensão variável, de 0 a 3 volts, está ajustada para 2,15 volts;

• a tensão VBE do transistor sob teste, quando em condução, é de 0,65 volts;

• o ganho de corrente em emissor comum do transistor sob teste é igual a 100;

• para os cálculos, desconsidere as tolerâncias dos resistores.

As leituras de correntes nos amperímetros analógico e digital são, respectivamente,

Um amplificador eletrônico apresenta um ganho de tensão de 40 decibéis. A tensão de saída desse amplificador é de 10 volts. Portanto, a tensão de entrada é de

Em um circuito eletrônico, usado para amplificar o sinal de um sensor de pressão, a potência de saída é 100 vezes maior que a potência de entrada. Portanto, o ganho em decibéis desse circuito é igual a

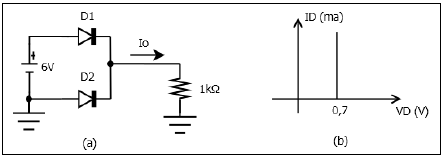

Considere o circuito mostrado a seguir.

Os valores das resistências dos resistores R1 e R2 são, respectivamente,

Durante a manutenção da placa de circuito impresso de um controlador lógico programável, deparou-se com um circuito eletrônico montado com portas NOR (NOU), conforme mostrado na figura que se segue.

Após alguns ensaios para levantar a tabela verdade desse circuito, concluiu-se que a porta lógica equivalente é uma porta cuja saída S é

Em eletrônica de potência, os conversores empregam dispositivos semicondutores que operam no corte ou na saturação. Considere que esses dispositivos são tratados como chaves ideais e os conversores nos quais eles se encontram, como circuitos em que essas chaves operam ciclicamente conectando as fontes com as respectivas cargas, conforme pode ser visto nos cinco circuitos seguintes.

No entanto, dois desses cinco circuitos apresentados não operariam corretamente por violarem as leis fundamentais dos circuitos elétricos. São eles:

Um amplificador eletrônico apresenta um ganho de tensão de 46 decibéis. A tensão de saída desse amplificador é de 5 volts. Portanto, a tensão de entrada é de

Em um circuito eletrônico, usado para amplificar o sinal de um sensor de pressão, a potência de saída é 200 vezes maior que a potência de entrada. Portanto, o ganho desse circuito é de

O engenheiro de telecomunicações de uma empresa prestadora de serviço solicitou ao técnico de campo que, ao realizar manutenção no canal de voz, sempre mantivesse a relação fo (maior frequência do sinal entrada) e fa (frequência de amostragem), respeitando o teorema de Nyquist, para que fosse possível a recuperação do sinal na saída do seu circuito. A relação entre fo e fa do teorema Nyquist está CORRETAMENTE representada por
