Considere a função de transferência abaixo, que representa um determinado sistema dinâmico:

Sobre a estabilidade deste sistema, é correto afirmar que se trata de um sistema

Sobre controle de velocidade em motores de indução, analise os itens a seguir:

I. Tanto o controle escalar quanto o controle vetorial não podem ser implementados por meio de inversores de frequência;
II. O controle escalar consiste em variar a amplitude de tensão de alimentação do motor em proporção com a frequência de alimentação, permitindo o controle do motor em uma ampla faixa de velocidades;
III. O controle escalar é o método mais antigo de controle de velocidade de motores de indução, não sendo utilizado atualmente por ser considerado ineficiente;
IV. O soft-starter é um equipamento capaz de mitigar as altas correntes de partida dos motores de indução, não sendo empregado para o controle de velocidade continuamente.

Está correto o que se afirma em

A figura a seguir mostra um diagrama de controle em malha fechada, onde G(s) corresponde a uma planta que se deseja controlar por meio do controlador H(s).




Sendo assim, a função de transferência em malha fechada é

Uma planta industrial tem seu comportamento dinâmico representado pela seguinte função de transferência:



Sobre a resposta dessa planta a uma entrada em degrau, é correto afirmar que a planta apresentará uma

O circuito a seguir foi montado para realização de uma medição diferencial:

Caso o sinal de entrada Vi variar entre -9V e 9V com um valor médio nulo, os valores da medição de saída Vo irão variar entre

Sobre inversores monofásicos de ponte completa, assinale a opção incorreta.

Sobre contadores digitais implementados por meio de flip flops, é correto afirmar que

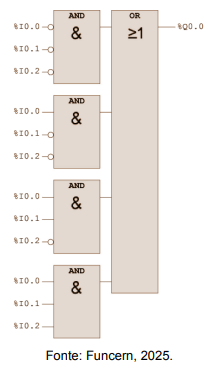

Considere o diagrama de circuito lógico abaixo:

A expressão lógica simplificada da saída Y, em função das entradas A, B e C, é igual a

Considere o circuito composto a seguir.

Assumindo o amplificador operacional ideal, a função de transferência é

Considere a tabela verdade do sistema lógico S(A, B, C, D):

A expressão booleana minimizada para S é
