Se um sistema de primeira ordem, representado pelo diagrama de blocos acima, sofre uma perturbação degrau de 2 unidades em X, a resposta, no domínio do tempo de Y, é

Um reservatório elevado contendo água (massa específica 1000 kg/m³ ) está conectado a um tanque por meio de uma tubulação com 50 mm de diâmetro, conforme ilustra a figura a seguir.



Na avaliação do escoamento da água nesse sistema, o fator de atrito de Darcy pode ser estimado, preliminarmente, como 0,01. Considerando-se a aceleração da gravidade como 10 m/s² , p = 3 e desprezando-se as perdas de carga localizadas, a vazão da água escoando na tubulação, em m³ /min, será

Em relação aos conceitos básicos de análise dimensional, analise as expressões a seguir, relativas ao estudo da mecânica dos fluidos.
Nomenclatura:
D = diâmetro
G = fluxo mássico
μ = viscosidade dinâmica
v = velocidade
g = aceleração da gravidade
τ = tensão de cisalhamento
ρ = massa específica

Indica(m) expressão(ões) adimensional(ais)

No projeto de uma planta química, há um reator onde ocorre uma reação exotérmica. Para aproveitamento da energia do sistema, a corrente de alimentação é preaquecida por meio da corrente de saída, conforme ilustra o fluxograma a seguir.



As capacidades caloríficas específicas da corrente de alimentação e da corrente de saída do reator são, ambas, iguais a 2000 J∙kg^-1 ∙K^-1 , e o coeficiente global de transferência de calor, relativo à troca térmica entre as correntes, é igual a 500 W∙m^-2 ∙K^-1. A área mínima do trocador de calor contracorrente necessária, em m² , para executar esse serviço, é

O interior de uma câmara de aquecimento é mantido a 130 ºC, enquanto o meio exterior está a 30 ºC. A câmara é formada por paredes planas com espessura de 100 mm, e condutividade térmica igual a . Os valores do coeficiente de convecção, no interior e no exterior da estufa, são ambos iguais a . O fluxo térmico entre o interior e o exterior da câmara, em , é igual a

O hidrogênio é produzido pela reação de monóxido de carbono com vapor de água, de acordo com a seguinte reação:



A reação ocorre à pressão atmosférica e à temperatura de 830 ºC, alimentando o dobro da quantidade de matéria de água em relação ao monóxido de carbono. Nas condições operacionais do reator, a constante de equilíbrio é 1,0. Assumindo-se que a mistura tem comportamento ideal, a fração molar de hidrogênio, na mistura final, é aproximadamente

Uma mistura de dois componentes A e B é carga de um reator, onde ocorre a seguinte reação:

A + 2B → C + D

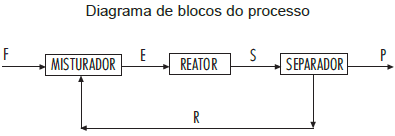

Na saída do reator, os produtos C e D são separados, e os reagentes A e B são totalmente reciclados para o reator, conforme mostrado na figura abaixo.



Sabendo-se que a conversão por passe do reagente A é de 40%, a conversão global do reagente B é

As operações unitárias se baseiam nos processos separativos de compostos que dependem das diferenças de propriedades físicas do material. Nessa perspectiva, nas operações unitárias,

Dois líquidos X e Y possuem massas específicas a 20 °C de 500 kg/m³ e 600 kg/m³ , respectivamente. Em um tanque mantido à temperatura constante de 20 °C, serão misturados 80 m³ do líquido X com 120 m³ do líquido Y.
Se os líquidos formarem uma mistura ideal, a massa específica média da mistura a 20 °C, em kg/m³ , será

Um processo é usado para a obtenção de aldeído fórmico pela reação catalítica de oxidação do metano:

CH₄ + O_{2 →} HCOH + H₂ O

No entanto, também ocorre, no reator, a seguinte reação de combustão: CH₄ + 2O₂ → CO₂ + 2H₂ O

A análise do efluente do reator, em base molar, indicou:
HCOH = 30%; = CO₂ = 3%; CH₄ = 27%; H₂O = 36%; O ₂ = 4%

Com base nessas informações, analise as afirmativas abaixo.
I - O reagente em excesso na reação foi o oxigênio.
II - A conversão de metano foi 55%.
III - A conversão de oxigênio foi 90%.
IV - A seletividade do aldeído fórmico, em relação ao dióxido de carbono, foi 30/1.

Estão corretas APENAS as afirmativas
