São exemplos comuns do dia a dia de vasos de pressão:

Um trecho de programa em linguagem Ladder é apresentado na figura abaixo.

Assinale a alternativa que, igualmente um trecho de programa em texto estruturado equivalha a supracitada lógica Ladder.

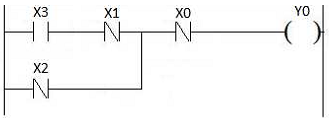

Para o diagrama em linguagem Ladder mostrado a seguir, marcar a alternativa que equivale CORRETAMENTE à lógica implementada.

Em relação aos temporizadores e contadores de um controlador lógico programável (CLP):


( ) Um exemplo de aplicação do temporizador de pulso é no momento que o misturador deve ser ligado por dez segundos quando o usuário pressionar um botão de contato momentâneo.

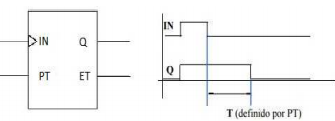

( ) O bloco funcional gráfico e seu diagrama de eventos, ambos abaixo, referem-se a um temporizador com retardo para ligar (Timer On Delay):



( ) Um tipo de dado muito útil e que imprime flexibilidade no desenvolvimento do Programa de Aplicação é o valor atual dos contadores. Com o endereço específico da Tabela de Dados, é possível elaborar comparações do valor instantâneo contado, independente da contagem ter atingido o valor pré- setado.


Analise as afirmativas acima identificando com um “V" quais são VERDADEIRAS e com um “F" quais são FALSAS, na sequência de cima para baixo.

A função de transferência abaixo representa a resposta a um degrau unitário de um sistema de controle de segunda ordem de um servossistema constituído de um controlador proporcional e elementos de carga (elementos de inércia e de atrito viscoso).

Sendo o valor do coeficiente de amortecimento (ζ) igual a 0,5 e a frequência natural não amortecida (ω_n) igual a 4rad /s, os valores aproximados do tempo de subida (t_r), do tempo de pico (t_p) e do tempo de acomodação (t_s) para o critério de 2% são, respectivamente:

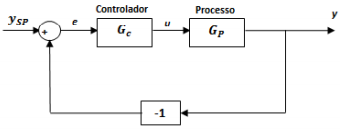

No diagrama de blocos abaixo está representado um sistema de controle com realimentação. Com base nesse diagrama, são feitas as seguintes afirmações:





I. Quando o valor de referência (y_sp) é fixo, o controle é dito regulador.


II. O controlador (G_c ) recebe o sinal de erro (e) e, através dele, exerce o controle para modificar o valor de referência (y_sp).


III. O diagrama apresenta um sistema de controle com realimentação negativa, que é bastante útil para fins de controle de dinâmico e onde o erro (e) pode ser calculado através da fórmula: e = y -y_sp.


IV. No sistema apresentado no diagrama acima, o controlador age no sentido da estabilização.


Assinale a alternativa em que todas as afirmativas estão CORRETAS:

Analise o diagrama de processos apresentado a seguir.

Considerando o relacionamento apresentado.

I. Instrumento instalado no campo.

II. Sinal pneumático.

III. Conversor eletro-pneumático.

IV. Sinal elétrico.

V. Válvula de controle pneumática.

Quais afirmações são VERDADEIRAS:
