Um transmissor envia seus dados de processo através de um sinal analógico de 4 mA a 20 mA.
A rede de campo que utiliza esse sinal como portadora para envio de dados digitais é chamada

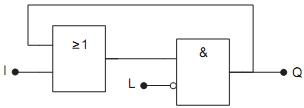

Um controlador lógico programável utiliza diversas linguagens de programação, entre as quais o diagrama de blocos.
Nesse sentido, a expressão booleana que corresponde à saída Q acima é

A válvula de comando ilustrada acima é do tipo

Devido à simplicidade de modelo, ao pequeno custo inicial, à manutenção barata e à flexibilidade de operação, as bombas centrífugas são as mais utilizadas nas indústrias. Esse tipo de bomba pode operar em amplas faixas de pressão e de vazão. O seu funcionamento é fundamentado na força centrífuga aplicada ao fluido quando este é lançado do centro do rotor à ponta das palhetas propulsoras, aumentando a sua energia cinética que é transformada em pressão quando o fluido sai do impulsor e entra na voluta ou no difusor.

Na transferência de líquidos com sólidos em suspensão, para uma cota maior, duas bombas iguais estão disponíveis. Contudo, operando individualmente, não apresentam a eficiência e a altura manométrica suficientes. Para conseguir a máxima eficiência, a maior elevação possível, e para evitar a ocorrência de cavitação, as bombas devem ser colocadas em

Os transmissores eletrônicos industriais de temperatura possuem, em sua eletrônica, conversor A/D (analógico/ digital). Um sensor de temperatura tem uma saída linearmente variante entre 0 V e 1 V para um DT de 0 ºC a 120 ºC. O conversor A/D do transmissor possui 8 bits de resolução com uma faixa de entrada de 0 V a 10 V.
A resolução imposta pelo sistema, em ºC, é, aproximadamente,

Sistemas controladores pneumáticos e hidráulicos têm larga aplicação na automação industrial. Considere as afirmativas a seguir, que comparam os dois tipos de sistemas controladores.

I – O ar não tem propriedades lubrificantes e sempre contém vapor d’agua, enquanto que o óleo é lubrificante e permite transferir calor gerado no sistema para um trocador de calor conveniente.

II – As potências de saída dos sistemas pneumáticos são consideravelmente superiores às dos sistemas hidráulicos.

III – A precisão dos atuadores pneumáticos é deficiente nas baixas velocidades, enquanto que a precisão dos atuadores hidráulicos é satisfatória em todas as velocidades.

Está correto o que se afirma em

A rede PROFIBUS é uma das redes mais utilizadas em ambientes industriais.

Observe as afirmações a seguir referentes à rede PROFIBUS.

I – A rede PROFIBUS é baseada em padrões reconhecidos internacionalmente, sendo sua arquitetura de protocolo orientada ao modelo de referência OSI (Open System Interconnection), conforme o padrão internacional ISO 7498.

II – A rede PROFIBUS-DP permite sistemas mono e multimestre oferecendo um alto grau de flexibilidade na configuração do sistema, com até 256 dispositivos (mestres ou escravos) podendo ser ligados a um barramento, e sua configuração consiste na definição do número de estações, dos endereços das estações e de seus I/O, do formato dos dados de I/O, do formato das mensagens de diagnósticos e os parâmetros de barramento.

III – Cada sistema de PROFIBUS-DP pode conter três tipos de dispositivos diferentes: (a) Classe-1 DP MASTER é um controlador central que troca informação com as estações descentralizadas dentro de um ciclo de mensagem especificado; (b) Classe-2 DP MASTER são terminais, dispositivos ou painéis de operação utilizados para configuração do sistema DP e também para a manutenção e diagnóstico do barramento ou de seus dispositivos; (c) DP SLAVE é um dispositivo periférico que coleta informações de entrada e envia informações de saída ao controlador.

Está correto o que se afirma em

A figura acima apresenta o esquema da trajetória da água em uma bomba centrífuga de múltiplos estágios. É característica desse tipo de configuração ser

Equipamentos e estações de nitrogênio se dividem conforme a tecnologia de obtenção do nitrogênio. Sobre as tecnologias para a separação do nitrogênio do ar, observe o gráfico e as informações a seguir.

I - Gás no estado líquido.
II - Tecnologia de membrana - o ar comprimido passa através de membranas compostas de uma grande quantidade de fibras ocas.
III - Tecnologia de adsorção - o ar comprimido entra em câmara com material adsorvente.
IV - Tecnologia criogênica - os componentes do ar se tornam líquidos em temperaturas diferentes, permitindo segregar os mesmos componentes do ar em separado.
De acordo com o gráfico, a(s) tecnologia(s) de obtenção de nitrogênio que permite(m) a máxima pureza em função de um consumo de nitrogênio de 800m³ /h é(são) a

Os compressores alternativos são muito aplicados na indústria e operam pelo princípio de redução de volume. No interior do compressor, a redução de volume ocorre em etapas devido ao deslocamento do pistão em sintonia com a abertura e o fechamento de válvulas. A figura a seguir mostra o ciclo de trabalho de redução de volume de um compressor alternativo.

A ordem cronológica das etapas desse ciclo é
