Relacione o tipo de desenho não projetivo com sua definição conforme a norma NBR 10647 (Desenho técnico).
COLUNA I 1. Diagrama.
2. Esquema. 3. Fluxograma. 4. Organograma.
COLUNA II ( ) Representação gráfica de uma sequência de operações. ( ) Figura que representa não a forma dos objetos, mas as suas relações e funções. ( ) Quadro geométrico que representa os níveis hierárquicos de uma organização ou de um serviço. ( ) Desenho no qual valores funcionais são representados em um sistema de coordenadas.
Assinale a alternativa que apresenta a sequência CORRETA.

Analise as seguintes afirmativas sobre a Norma ABNT NBR 10126 (Cotagem em desenho técnico) e assinale com V as verdadeiras e com F as falsas.
( ) Linhas auxiliares devem ser perpendiculares ao elemento dimensionado, entretanto, se necessário, pode ser desenhado obliquamente a este, porém paralelas entre si. ( ) O cruzamento das linhas de conta e auxiliares deve ser evitado, porém, se isso ocorrer, as linhas devem ser interrompidas no ponto de cruzamento. ( ) A linha de centro e a linha de contorno não devem ser usadas como linhas de cota, porém, podem ser usadas com linhas auxiliares. ( ) Somente uma seta de limitação da linha de cota é utilizada na cotagem de raio dentro do contorno do elemento apresentado.
Assinale a alternativa que apresenta a sequência CORRETA.

A figura abaixo representa um corpo de geometria irregular completamente submerso num líquido.



O fio que impede que o corpo atinja o fundo do recipiente registra uma carga de 200 N e o volume do líquido deslocado é de 100 l. Como o peso específico do líquido é de 10 kN/m³ , o peso específico do corpo, em kN/m³ , é de

A figura mostra uma junta fixada por quatro rebites iguais com carregamento excêntrico.



l = 150 mm
d_p = 50 mm
P = 500 N
d_r = 10 mm

Considerando que a carga de cisalhamento seja igualmente distribuída pelos rebites, o mais solicitado sofre uma tensão de

Aditivos tais como: teflon, grafite, bissulfeto de molibdênio ou, a base de molibdênio ou boro, são empregados visando reduzir a energia necessária ao deslizamento de partes móveis entre si, formando uma película que se rompe com o movimento, mas que se recompõe automaticamente. Estes aditivos são ditos

Atenção: Considere o enunciado abaixo para responder à questão.

Um trecho da barra da figura abaixo está submetido a uma carga uniformemente distribuída.



No diagrama de momentos fletores desse carregamento, os trechos AC e CB são, respectivamente,

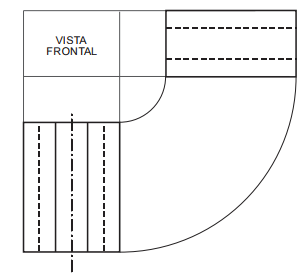

Analise a figura abaixo, na qual estão representadas as vistas superior e lateral esquerda de uma peça:
A vista frontal da peça está representada em

Os termos STRENGTH, RELIABILITY e POWER TRAIN significam, na ordem dada:

O efeito desoxidante e controlador do tamanho de grão, formando carbonetos estáveis e melhorando a temperabilidade dos aços para ferramentas, se dá, principalmente, pela presença do elemento químico

A leitura da escala do micrômetro externo, representada abaixo, corresponde, a
