São considerados ensaios destrutivos:
I- Charpy II- Fluência III- Dureza Brinell IV- Partículas magnéticas
Estão corretas as afirmativas

Um compressor de parafuso rotativo apresenta as seguintes características:

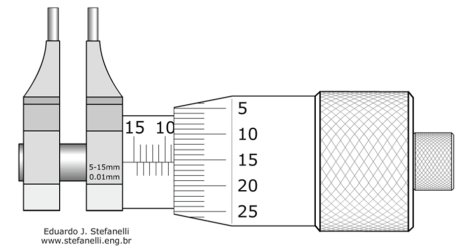

Analise a leitura do micrômetro interno.

Assinale a alternativa que expressa a leitura dimensional (mm) correta.

Em relação à NR12, analise as afirmativas abaixo e assinale (V) para as verdadeiras e (F) para as falsas.

( ) Sistema de segurança e dispositivos de parada de emergência são assuntos abordados nesta Norma.

( ) A Norma trata assuntos relacionados a arranjo físico e instalações, além de referir-se a máquinas e equipamentos novos e usados, exceto nos itens em que houver menção específica quanto à sua aplicabilidade.

( ) A Norma estabelece os requisitos e as condições mínimas para a implementação de medidas de controle e sistemas preventivos, de forma a garantir a segurança e a saúde dos trabalhadores que, direta ou indiretamente, interajam em instalações elétricas e serviços com eletricidade.

( ) A Norma estabelece os requisitos e as medidas de prevenção para o trabalho em altura, envolvendo o planejamento, a organização e a execução, de forma a garantir a segurança e a saúde dos trabalhadores envolvidos direta ou indiretamente com esta atividade.

( ) A Norma define referências técnicas, princípios fundamentais e medidas de proteção para resguardar a saúde e a integridade física dos trabalhadores.


A sequência correta é

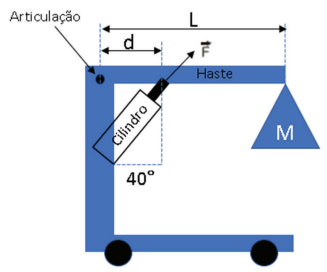

Analise o guincho girafa representado na figura.

O braço é movido por um pistão e gira em torno do ponto de articulação para levantar uma massa M. Na figura, o braço encontra-se na posição horizontal, sendo L = 2,0 m e d = 0,4 m. Despreze o peso do braço. O módulo da força F em Newton exercida pelo pistão para equilibrar uma massa M = 200 kg vale, aproximadamente,

Dados:

cos 40° = 0,76

sen 40° = 0,64

g=10m/s²

Uma estufa do laboratório no CEFET-MG possui potência de 3.000 Watts, a tensão é 220 Volts. O quadro elétrico de funcionamento possui 5 disjuntores (P1 a P5), conforme a figura abaixo.



O disjuntor que mais se aproxima e suporta a corrente de alimentação do forno é:

Analise a figura.

O multímetro está regulado na escala para medição de

Analise a figura:

Segundo a classificação do eletrodo revestido pela Norma American Welding Society (AWS), assinale a alternativa correta.

Uma barra com seção circular de diâmetro 20 mm está sujeita a uma tração axial de 3 KN. O comprimento inicial da barra é 200 mm (l _o). Assinale a opção correta que apresenta o valor da tensão normal na barra em (MPa). Considere (Pi) = 3.

Sobre os tipos de tratamento térmico dos aços liga à base de (Fe-C), assinale (V) para as afirmativas verdadeiras e (F) para as falsas.

( ) Recozimento é o aquecimento acima da temperatura de recristalização seguido de um resfriamento brusco, e um de seus objetivos é remover as tensões internas.

( ) Recozimento tem por objetivo remover as tensões internas, diminuir a dureza e ajustar o tamanho do grão.

( ) Têmpera é o processo que modifica a estrutura interna do material acompanhado do ganho de dureza, proveniente do resfriamento rápido em qualquer meio gasoso.

( ) Esferoidização é mais aplicável em aços de médio e alto teor de carbono, e um dos seus objetivos é melhorar a usinabilidade do material.

( ) Revenimento é aplicado após a têmpera. Uma das alterações da sua estrutura alcançada é a redução de dureza e resistência à tração.


A sequência correta é
