Os formatos das folhas recomendadas para desenho técnico são os da série A normatizados pela ABNT.
Uma vez que as dimensões do formato A0 são 1189 mm x 841 mm, quais as medidas dos lados, em milímetros, de um formato A2?

Associe as duas colunas relacionando o termo à sua respectiva definição.

TERMOS

1 - Meridianos

2 - Paralelos

3 - Latitude geográfica

4 - Latitude geodésica

DEFINIÇÕES

( ) círculos que cruzam os meridianos perpendicularmente, isto é, em ângulos retos.

( ) arco contado sobre o meridiano do lugar e que vai do Equador até o lugar considerado.

( ) ângulo formado pela normal ao elipsoide de um determinado ponto e o plano do Equador.

( ) círculos máximos que, em consequência, cortam a Terra em duas partes iguais de polo a polo.

A sequência correta é:

A maior ponte do mundo, um viaduto de 164.800 m de extensão destinada a trens de alta velocidade, está localizada na China.
Em uma carta na escala de 1:1.000.000, qual seria a representação da extensão da ponte, em centímetros?

O Sistema de Posicionamento Global (GPS) com a constelação NAVSTAR (Navigation System With Timing and Ranging) é o principal método utilizado pelas áreas de topografia, geodésia, aerofotogrametria, navegações aéreas e marítimas e geoprocessamentos de dados.
Sobre o GPS, é INCORRETO afirmar:

Geodésia é a ciência aplicada que estuda a forma, as dimensões e o campo de gravidade da Terra.

Avalie as afirmações sobre levantamentos:

I - O levantamento planimétrico pode ser feito por triangulação, trilateração e poligonação.
II - O levantamento gravimétrico tem por finalidade o estudo da temperatura e pressão atmosférica do ar.
III - O levantamento topográfico tem por finalidade identificar a posição relativa de pontos na superfície da Terra.
IV - O levantamento altimétrico por nivelamento barométrico baseia-se na relação entre a pressão atmosférica e o campo gravitacional.
V - O nivelamento geométrico é o método usado nos levantamentos altimétricos de alta precisão que se desenvolvem ao longo de rodovias e ferrovias.

Está correto apenas o que se afirma em

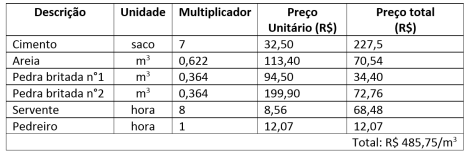

A tabela a seguir apresenta a composição de custo unitário (em m³) para o preparo e lançamento de concreto estrutural, fck=25 MPa.


Informe se é verdadeiro (V) ou falso (F) o que se afirma:

( ) O preço de 7 sacos de cimento é igual a R$32,50. ( ) Para cada metro cúbico de concreto estrutural são consumidos 0,728 m3 de pedra britada. ( ) A composição de custo unitário é formada por seis insumos, descritos na coluna “Descrição”. ( ) O preço total da mão de obra para a execução de um metro cúbico de concreto é igual a R$80,55. ( ) Para a execução de cada metro cúbico de concreto estrutural são necessários 8 serventes e 1 pedreiro.

De acordo com as afirmações, a sequência correta é:

Informe se é verdadeiro (V) ou falso (F) o que se afirma em relação ao emprego do fator de contração e empolamento para o cálculo de volume de material.

( ) A aplicação do empolamento é sempre considerada no cálculo de volumes de aterro.
( ) O fator de contração deve ser levado em conta na construção do diagrama de massas.
( ) O volume transportado é maior que o volume escavado devido ao empolamento do material.
( ) O fator de contração indica por quanto devemos multiplicar o volume geométrico do corte para obter o volume necessário para construir o aterro.

De acordo com as afirmações, a sequência correta é:

Preencha corretamente as lacunas do texto a seguir sobre a terraplenagem.

“A operação de terraplenagem objetiva a retirada de materiais situados acima do , dando origem aos e ao preenchimento de formando os , resultando, juntamente com a superestrutura, uma adequada ao movimento de veículos.” (ANTAS et al., 2010)

A sequência que preenche corretamente as lacunas do texto é:

O método gráfico de Bruckner apresenta uma distribuição eficiente do material escavado. Em relação às características desse método é correto afirmar:

Preencha corretamente as lacunas da afirmação a seguir.

Para realizar um nivelamento trigonométrico, o topógrafo utiliza os instrumentos e na medição de campo.

A sequência que preenche corretamente as lacunas é:
