Durante a ampliação de uma estrutura da Cesama, um engenheiro eletricista precisa integrar 40 inversores de frequência a um sistema supervisório SCADA via Modbus RTU sobre RS-485. Cada leitura de um equipamento requer:

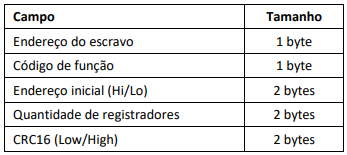

• 8 bytes de requisição;

• 9 bytes de resposta.

A rede opera em 19200 bps. Desconsiderando tempos de processamento e considerando 11 bits por caractere (start, dados, paridade e stop), o tempo mínimo necessário para atualizar todos os dispositivos uma vez é de aproximadamente

Um transceptor de rádio SSB operando em 1 MHz usa uma antena monopolo vertical de 15 m. A resistência de radiação da antena é

A recomendação ITU-T G.821 é uma referência para avaliação de desempenho de um canal de comunicação digital operando na taxa de 64 kbps ou acima. A partir da emissão da recomendação G.826, os circuitos operando em taxas mais elevadas deixaram de ser avaliados pela G.821, porém utilizando conceitos semelhantes. A avaliação utiliza como referência uma ligação telefônica internacional por uma conexão digital hipotética de referência (HRDX) com 27.500 km, que é dividida em partes de grau local e grau médio nos dois países de origem e destino e ainda em uma parte internacional, denominada de grau alto. São utilizados os conceitos de Segundos com Erro (ES), Segundos Severamente Errados (SES) e Minutos Degradados, além da indisponibilidade e da taxa de erros residual (RBER).

Sobre a recomendação ITU-T G.821, observe as afirmativas abaixo e, em seguida, assinale a alternativa correta.

I. Em um sistema de rádio digital em grau alto, operando na taxa de 2 Mbps, que apresenta 200 bits errados por segundo, está com uma SES considerada elevada (acima do limite da G.821).

PORQUE

II. O parâmetro da G.821, denominado de segundos severamente errados (SES), avalia quantos intervalos de tempo de 1 segundo a taxa de erros é pior que 10-3 (um bit errado a cada 1 mil).

Um multiplex analógico FDM (Frequency Division Multiplex) opera com a modulação AM-SSB, e utiliza a banda lateral superior do sinal modulado. Cada canal do multiplex possui uma portadora em frequências distintas conforme a largura de banda do sinal modulante e a quantidade de canais a serem multiplexados.

Um determinado multiplex desse tipo pode transportar 12 canais de voz, cada um ocupando a banda de 4 kHz. A portadora do primeiro canal é de 12 kHz e as demais espaçadas de múltiplos de 4 kHz. Na saída do multiplex, a banda total ocupada é de

Durante um teste é realizada uma medição que produz um sinal analógico cuja frequência varia entre 0 e 5 kHz. O teste dura 2 horas e este sinal é gerado continuamente durante todo tempo. Um conversor analógico digital, com resolução de 10 bits, gera um arquivo digital para armazenar os resultados. O circuito de conversão utiliza a menor taxa de amostragem que atende ao teorema da amostragem de Nyquist. O arquivo gerado é transmitido até a matriz por um canal que opera na taxa de 10 Mbps, que inclui 20% de bits extras para controle e correção de erros.

Desprezando o atraso de propagação do sinal no canal, o tempo total para transmitir todo o arquivo será de

Para que um enlace de rádio digital na faixa de micro-ondas opere adequadamente é preciso garantir uma relação portadora – ruído (C/N) mínima na recepção. É também necessário considerar que existe uma relação entre a largura de banda do canal do rádio com a taxa de transmissão e com o processo de modulação digital utilizado no rádio.

Sobre esse tema, observe as assertivas abaixo.

I. A relação C/N mínima necessária em um enlace de rádio digital na faixa de micro-ondas depende do processo de modulação utilizado.
II. Utilizando um processo de modulação com mais bits por símbolo para uma mesma taxa de transmissão em bps, podemos utilizar canais com menores largura de banda.
III. Para a mesma potência de saída do transmissor e na mesma frequência, quanto maior a largura de banda do canal, maior será a relação C/N na entrada do receptor.

Sobre as assertivas acima, é correto afirmar que

Uma rede de comunicação via satélite que utiliza uma técnica de múltiplo acesso, onde uma estação central pode se comunicar com múltiplas estações terminais, os protocolos de acessos múltiplos podem ser por alocação fixa, alocação aleatória (ou por contenção), de alocação por demanda ou híbridos.

Sobre esse tema, analise as assertivas a seguir.

I. A técnica de alocação fixa pode utilizar os protocolos de acesso múltiplo por frequência (FDMA), por tempo (TDMA) ou por código (CDMA).
II. A técnica de acesso com reserva (acesso controlado) geralmente utiliza protocolos DAMA (Demand Assignment Multiple Access).
III. O protocolo denominado de ALOHA é um dos tipos que é utilizado na técnica de acesso com contenção ou acesso aleatório.

Sobre as assertivas acima, é correto afirmar que

Em uma chamada telefônica pelo sistema público de telefonia (STFC – Sistema Telefônico Fixo Comutado), o assinante chamador (denominado de “A”) precisa enviar à central local à qual está conectado o número do assinante “B” (assinante chamado). Esse envio era inicialmente por pulsos (sistema decádico) e passou a ser por tons multifrequenciais DTMF (Dual Tone Multi-Frequency).

Sobre esse tema, observe as afirmativas abaixo e, em seguida, assinale a alternativa correta.

I. Cada dígito enviado corresponde à associação de duas frequências sendo ambas do mesmo grupo (altas ou baixas).

PORQUE

II. O sistema DTMF é composto por 4 frequências baixas e 4 frequências altas, todas na faixa de frequências audíveis.

No sistema SDH (Hierarquia Digital Síncrona) tem, em seu primeiro nível (STM-1), o sinal de linha operando em 155,52 Mbps. Ele pode acomodar sinais nas taxas de transmissão das redes PDH (Hierarquia Digital Plesiócrona), tanto no padrão americano quanto no padrão europeu, que também é utilizado no Brasil. A estrutura do quadro STM-1 é formada por Unidades Administrativas (AU-3 e AU-4) e por Virtual Containers (VC´s) de várias capacidades.

Sobre esse tema, preencha as lacunas abaixo com as quantidades de VC´s corretas.

Uma unidade administrativa AU-3 do quadro STM-1 pode acomodar até ____ VC3 ou até ____ VC12. Uma unidade administrativa AU-4 pode acomodar até ____ VC3 ou até ____ VC12.

A sequência de quantidades que preenche corretamente as lacunas é:

A carta de Smith é um ábaco na forma circular que permite a análise e cálculos da impedância em linhas de transmissão terminadas em uma carga, muito útil nos procedimentos de casamento de impedâncias e determinação de outras grandezas relacionadas, inclusive o coeficiente de reflexão complexo. Numa linha de transmissão com impedância característica Zc, terminada em carga conhecida ZL diferente de Zc, para avaliar como os valores de impedância variam com a posição ao longo dessa linha é necessário traçar um círculo centrado no ponto central da carta e com o raio passando pelo ponto que caracteriza a impedância de carga ZL.

Sobre esse tema, analise as assertivas a seguir.

I. Percorrer uma volta inteira ao longo desse círculo representa deslocar uma distância igual a 1 comprimento de onda do sinal na linha de transmissão.
II. O círculo traçado permite verificar todos os valores de impedância que vão ocorrer ao se deslocar ao longo dessa linha de transmissão.
III. O círculo representa todos os valores de impedância de carga nos quais o módulo do coeficiente de reflexão teria o mesmo valor.

Sobre as assertivas acima, é correto afirmar que
