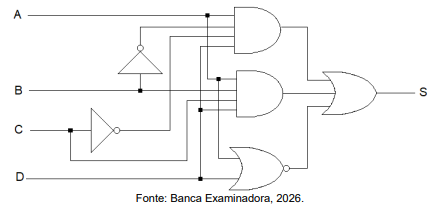

Analise o circuito digital mostrado na figura abaixo.

A expressão booleana para a saída S é

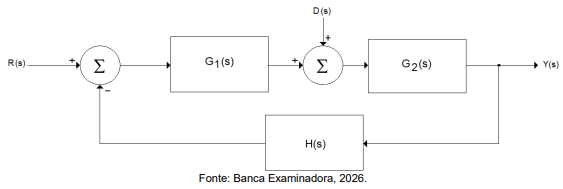

Considere o seguinte sistema de controle.

Assumindo condições ideais, a saída Y(s) é

O símbolo lógico de um comparador de 4 bits está mostrado na figura abaixo.

Assumindo que as entradas sejam A3 = B3, A2 = B2, A1 < B1 e A0 > B0, a saída do comparador será

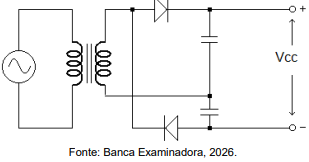

Analise o circuito mostrado no esquema abaixo.

Assumindo condições ideais, se a tensão no secundário do transformador for Vp, a saída Vcc será

O esquema abaixo mostra um circuito para aplicação de um amplificador operacional usado como comparador.




Supondo que a tensão de saturação da saída do amplificador operacional é de 14 V, o nível de ruído que pode ser tolerado na entrada do circuito sem provocar falsas comutações é

Um gerador de funções está fornecendo a forma de onda mostrada abaixo.

O valor médio da amplitude da onda, que pode ser medido usando-se um osciloscópio digital, é

Um circuito integrado para DSP produz uma saída digital processada em tempo real. A saída vai ser aplicada em um conversor DAC com 12 bits. A resolução do DAC expressa como uma porcentagem é

Analise o circuito transistorizado mostrado no esquema abaixo.

Assumindo componentes ideais, VBE = 0,7 V e que o beta do transistor é maior que 100, a corrente de emissor e a tensão de coletor são, respectivamente

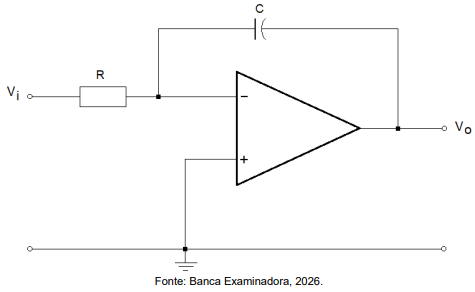

O circuito abaixo mostra uma aplicação para amplificadores operacionais.

Os valores de R e C são de R = 1 MΩ e C = 1 μF. Assumindo que todos os componentes são ideais e que C está inicialmente descarregado, para uma entrada vi(t) = 3u(t) a saída vo após um tempo de 100 ms será

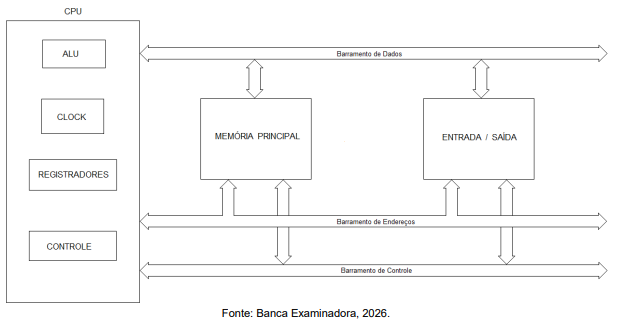

O diagrama apresenta uma arquitetura básica usada em microcomputadores e microprocessadores.

A arquitetura ilustrada, abrangendo a CPU, memória principal compartilhada e unidades de entrada e saída é classificada como uma arquitetura do tipo
