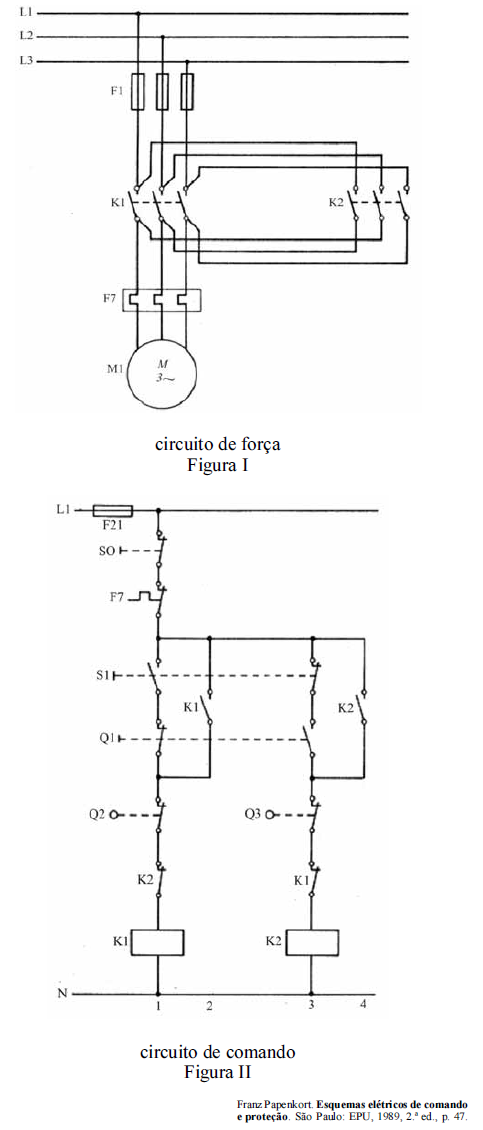

As figuras I e II acima ilustram os circuitos de força e de comando
de um motor de indução. Na figura II, Q2 e Q3 representam chaves
fim-de-curso acionadas por uma extensão do eixo do motor,
colocadas em posição oposta ao eixo.
Em caso de sobrecarga, o componente F7 protegerá o motor, abrindo o circuito de força.
