Processamento de sinaisModulação de pulsos e Modulação em frequência e em ângulo

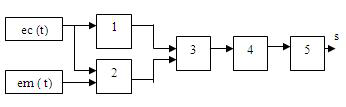

O diagrama em blocos abaixo é de um modulador angular muito conhecido pelo nome de Modulador de Armstrong, professor da Universidade de Colúmbia (EUA), que foi o inventor da FM. O sinal "ec (t)" é o da portadora, o sinal "em (t)" é o da moduladora e a saída é em "s".

enunciado 1482758-1

Os blocos correspondem aos seguintes circuitos:

1: amplificador inversor 2: somador 3: multiplicador de dois quadrantes 4: amplificador não inversor 5: inversor de fase de Alternativa 1-1

1: amplificador subtrator 2: filtro de De-ênfase 3: multiplicador de dois quadrantes 4: diferenciador 5: filtro passa-alta

1: amplificador subtrator 2: filtro de Pré -ênfase 3: multiplicador de quatro quadrantes 4: diferenciador 5: filtro passa-baixa

1: inversor de fase de Alternativa 4-1 2: multiplicador de quatro quadrantes 3: somador 4: limitador 5: filtro passa-faixa

1: amplificador subtrator 2: divisor de quatro quadrantes 3: multiplicador de dois quadrantes 4: diferenciador 5: limitador
